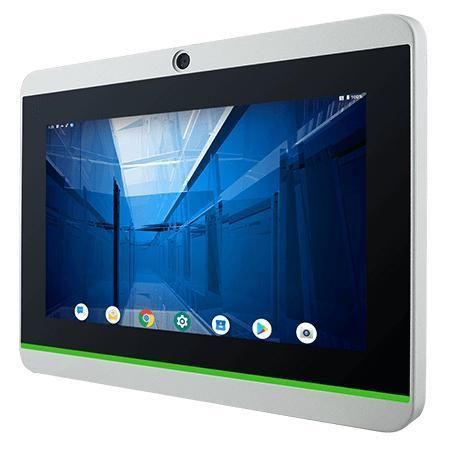

Panel PC con touch screen multitouch W07IQ3S-PCT1AC-POE

con touchs creen capacitivo PCAP7"1024 x 600

Panoramica
Il Winmate W07FA3S-PCT1AC-POE è un Panel PC HMI industriale da 7 pollici della serie S (NXP i.MX6) progettato per controllo macchina, automazione industriale e interfacce operatore. Offre display touch projected capacitive multi-touch, design fanless a basso consumo, barra luminosa LED RGB integrata e supporto PoE, con moduli opzionali (RFID HF, camera frontale) per controllo accessi, terminali di prenotazione e segnalazione stato.

Caratteristiche principali

• Display 7.0" PCAP projected capacitive multitouch, risoluzione 1024 x 600
• Design senza ventola e consumo molto ridotto
• Barra LED RGB integrata per indicazione stato
• Supporto Power over Ethernet (IEEE 802.3at, PD)
• Camera frontale 2 MP opzionale
• Lettore HF RFID (13.56 MHz) opzionale
• Frontale sottile e sigillato (IP65) adatto a terminali di prenotazione e controllo accessi

Sistema e display

• Dimensione display: 7.0 inches
• Touch / vetro: Projected Capacitive Multi Touch Screen (PCAP)
• Risoluzione: 1024 x 600
• Luminosità pannello: 320 nits
• Contrasto: 1000:1
• Angoli di visione: 75, 75, 75, 70
• Area attiva: 153.6 x 90 mm
• Processore: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB (standard), 2 GB (opzionale)
• Archiviazione: eMMC 16 GB (standard), eMMC 32 GB (opzionale)
• Sistemi operativi opzionali: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: supporto opzionale

Dimensioni e meccanica

• Dimensioni (L x A x P): 189.4 x 145.4 x 39.8 mm
• Foro di montaggio (cut out): 175.5 x 131.5 mm
• Peso: 1.0 kg
• Montaggio: montaggio a parete (standard), VESA opzionale
• Chassis: metal housing
• Sistema di raffreddamento: fanless design

Ambiente e protezione

• Umidità operativa: 10% a 90% RH, senza condensa
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Protezione frontale: IP65

Certificazioni

• CE
• FCC

Connettività e I/O

• USB: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB 2.0 Type-A
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 1 x RJ45 con PoE (PD, IEEE 802.3at)
• Video: 1 x Micro HDMI (opzionale)
• Audio: 1 x Speaker
• Slot scheda: 1 x Micro SD
• Espansione: 1 x mPCIe slot (half-size per Wi‑Fi)
• CANBUS: 1 x CANBUS D-sub9
• Ingresso alimentazione: 1 x 12V DC, terminal block 2 pin

Alimentazione e accessori

• Alimentazione: 12V DC tramite terminal block
• Alimentatore: 12V 50W (incluso / opzionale)
• PoE: PoE PD conforme IEEE 802.3at (25 W)
• Accessori inclusi: adattatore 100~240V AC a DC, cavo di alimentazione, adattatore terminal block a 2.5Ø femmina, cavo open wire con connettore terminal block, viti VESA, CD driver e manuale
• Accessori opzionali: supporto da scrivania VESA, kit di montaggio frontale a parete, kit staffa VESA

Specifiche tecniche

• Modello: W07FA3S-PCT1AC-POE
• Marca: Winmate
• Display: 7.0" PCAP, 1024 x 600, area attiva 153.6 x 90 mm
• Luminosità / Contrasto / Angoli: 320 nits / 1000:1 / 75,75,75,70
• Processore: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB (standard) / 2 GB (opzionale)
• Storage: eMMC 16 GB (standard) / 32 GB (opzionale)
• Sistemi operativi: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux QT (opzioni)
• Interfacce: USB Mini/OTG/Type-A, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Micro SD, mPCIe, CANBUS D-sub9, Speaker
• Alimentazione: 12V DC (terminal block) e PoE PD IEEE 802.3at (25 W)
• Dimensioni / Peso: 189.4 x 145.4 x 39.8 mm / 1.0 kg
• Montaggio: montaggio a parete (standard), VESA opzionale
• Protezione: frontale IP65
• Opzioni: camera frontale 2MP, RFID HF 13.56 MHz, WLAN/BT (opzionali)
• Certificazioni: CE, FCC
