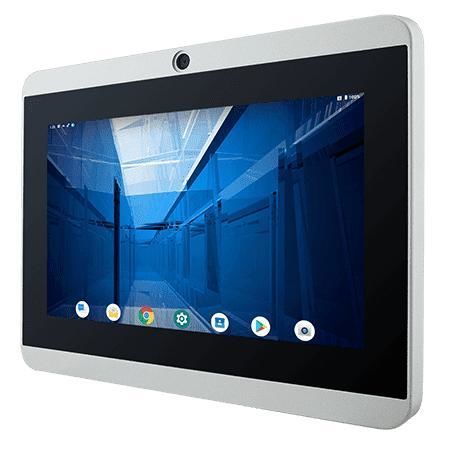

Panel PC con touchs creen capacitivo PCAP W07IM3S-PCO1-POE

con touch screen multitouch7"Arm® Cortex®-A53 Quad-core

Panoramica
Winmate W07IM3S-PCO1-POE è un panel PC HMI da 7 pollici con processore ARM A53, progettato per il controllo macchina, l'automazione di fabbrica e le interfacce operatore. Presenta una superficie frontale in vetro true-flat, raffreddamento fanless, basso consumo e supporto PoE. Opzioni disponibili: fotocamera frontale 2 MP e lettore RFID HF (13,56 MHz).

Caratteristiche principali

• Schermo 7" 1024 x 600 P-CAP multi-touch
• Design fanless e consumo energetico ultrabasso
• Supporto PoE (IEEE 802.3at PD, 25 W)
• Protezione frontale IP65
• Fotocamera frontale 2 MP e lettore RFID HF opzionali
• Android (default) o Linux opzionale
• Montaggio a pannello e VESA, chassis metallico

Display

• Dimensione: 7.0 inches
• Tocco / Vetro: Projected Capacitive Multi-Touch (4 punti)
• Risoluzione: 1024 x 600
• Luminosità: 1000 nits
• Contrasto: 700:1
• Area attiva: 153.6 x 90 mm; Angoli di visione: 75,75,75,70

Specifiche di sistema

• Processore: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Storage: 32 GB eMMC onboard
• OS: Android 11 (default, aggiornabile ad Android 13); Linux Yocto o Ubuntu Server opzionali
• WLAN e Bluetooth: supporto opzionale

Meccanica

• Dimensioni: 189.4 x 145.4 x 40 mm; Cut-out: 175.5 x 131.5 mm
• Peso: 1.0 kg
• Montaggio: panel mount e VESA mount
• Chassis: metallico

Ambiente

• Umidità operativa: 10% a 90% RH (senza condensa)
• Temperatura operativa: 0°C a 50°C; Stoccaggio: -20°C a 60°C
• Shock / Vibrazione: MIL-STD-810H
• Grado di protezione frontale: IP65

Certificazioni

• CE
• FCC

Porti I/O

• USB: 2 x USB 2.0 Tipo A; 1 x Micro USB 2.0 OTG
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 1 x 10/100/1000 Mbps
• Video: 1 x Micro HDMI (opzionale)
• Audio: 1 x Speaker; SD: 1 x Micro SD (max 32 GB)

Alimentazione

• Ingresso: 12 V DC via terminal block
• Adattatore: 12 V 50 W (accessorio)
• PoE (PD): IEEE 802.3at (25 W)

Fotocamera

• Fotocamera frontale: 2 MP (opzionale)

Accessori

• Adattatore AC/DC 100 ~ 240 V; cavo di alimentazione
• Cavo adattatore terminal block a 2.5Ø femmina; cavo open-wire con terminal block
• Viti VESA

Specifiche tecniche

• Modello: W07IM3S-PCO1-POE
• Marca: Winmate
• Display: 7.0" / 1024 x 600 / P-CAP
• Luminosità / Contrasto: 1000 nits / 700:1
• Processore / Memoria / Storage: ARM A53 Quad Core 2.0 GHz / 4 GB LPDDR4 / 32 GB eMMC
• Montaggio & chassis: Panel & VESA; chassis metallico; fanless
• Condizioni & certificazioni: 0°C–50°C; frontale IP65; MIL-STD-810H; CE, FCC
• I/O & alimentazione: USB x3, RS232/422/485, LAN 1GbE, Micro HDMI (opt), 12 V DC e PoE PD (25 W)
