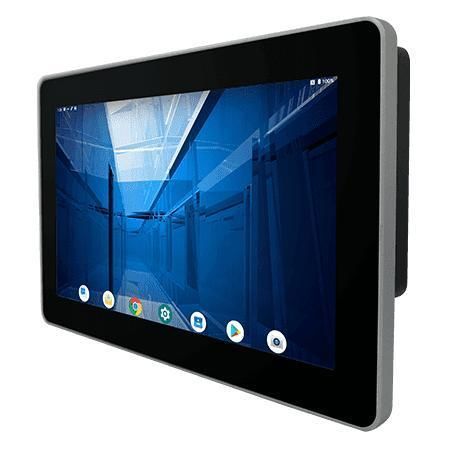

Panel PC con touch screen multitouch W10IM3S-PCH2-POE

con touchs creen capacitivo PCAP10.1"1280 x 800

Panoramica
Il Winmate W10IM3S-PCH2-POE è un Panel PC HMI da 10,1 pollici della serie S con processore ARM A53 quad-core (2,0 GHz). Progettato per controllo macchine, automazione di fabbrica e interfacce operatore, offre un design fanless a bassissimo consumo, protezione anteriore IP65 e alimentazione tramite Power over Ethernet (PoE). Moduli opzionali comprendono una fotocamera frontale da 2 MP, lettore RFID HF (13,56 MHz) e connettività wireless. Supporta Android (predefinito) e distribuzioni Linux opzionali.

Caratteristiche principali

• Display 10,1" 1280 x 800 P-CAP multi-touch
• Design senza ventola e consumo energetico ultrabasso
• Supporto PoE PD (IEEE 802.3at, fino a 25 W)
• Fotocamera frontale 2 MP e lettore HF RFID 13,56 MHz opzionali
• Protezione frontale IP65 contro acqua e polvere
• Supporta sistemi operativi Android o Linux

Dettagli prodotto
Display

• Dimensione: 10,1 pollici
• Touch/ Vetro: Projected Capacitive Multi-Touch (4 punti)
• Risoluzione: 1280 x 800
• Luminosità: 350 nits (1000 nits opzionale)
• Rapporto di contrasto: 800:1
• Angoli di visuale: 85/85/85/85
• Area attiva: 216.96 x 135.6 mm

Specifiche di sistema

• Processore: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Storage: 32 GB eMMC onboard
• Sistema operativo: Android 11 (aggiornabile ad Android 13) di default; opzionale: Linux Yocto 5.15.47 (QT 5.15) o Ubuntu Server 22.04
• WLAN e Bluetooth opzionali

Meccanica

• Dimensioni: 264 x 173 x 36 mm
• Cut out: 250 x 159 mm
• Peso: 1,2 kg
• Montaggio: Panel mount; VESA mount
• Scocca: Cornice frontale in plastica con retro in metallo

Ambiente

• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 60°C
• Shock / Vibrazioni: Conforme MIL-STD-810H
• Grado di protezione frontale: IP65

Certificazioni

• CE
• FCC

Porte I/O

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriale: 1 x RS232/422/485 (default RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Video: 1 x Micro HDMI output (opzionale)
• Audio: 1 x Speaker
• Slot SD: 1 x Micro SD (max 32 GB)

Accessori

• Adattatore 100~240V AC a DC
• Cavo di alimentazione
• Cavo adattatore Terminal Block a 2.5Ø femmina
• Cavo open wire con connettore a morsetto
• Viti VESA

Alimentazione

• Tensione: 12V DC tramite terminal block (default); opzionale 9~36V
• Alimentatore: 12V 50W
• PoE: PoE (PD) conforme IEEE 802.3at (25 W)

Fotocamera

• Fotocamera frontale: 2 MP (opzionale)

Specifiche tecniche

• Modello: W10IM3S-PCH2-POE
• Display: 10,1" 1280 x 800 P-CAP, 350 nits (1000 nits opzionali)
• Processore: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Storage: 32 GB eMMC onboard
• OS: Android 11 di default (aggiornabile ad Android 13); opzioni Linux Yocto o Ubuntu Server
• Rete: 1 x Gigabit LAN; PoE PD IEEE 802.3at (25 W)
• Moduli opzionali: Micro HDMI, RFID HF 13.56 MHz, fotocamera frontale 2 MP, WLAN, Bluetooth
• Protezione frontale: IP65
• Dimensioni / Peso: 264 x 173 x 36 mm / 1,2 kg
• Montaggio: Panel / VESA
• Temperatura / Umidità: 0°C a 50°C; 10%–90% RH senza condensa
• Shock / Vibrazione: Conforme MIL-STD-810H
• Certificazioni: CE, FCC
