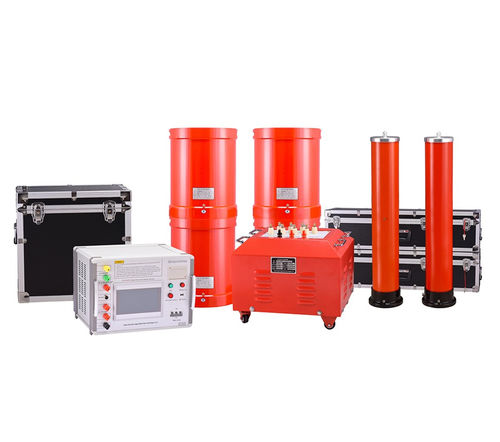

Sistema di test risonante UHV-75kVA/75kV

per rete elettricaper cavoper trasformatore

Il Sistema di prova risonante serie AC UHV a conversione di frequenza è un sistema modulare portatile basato su piattaforma DSP, progettato per prove capacitive di grande capacità e test preventivi di tenuta dielettrica ad alta tensione. Il sistema è composto da sorgente di alimentazione AC, trasformatore di eccitazione, reattori ad alta tensione e divisore ad alta tensione, ed è ottimizzato per l'uso in campo con più modalità di protezione e funzionamento.

Vantaggi principali

• Sicurezza completa: protezioni multistadio tra cui sovratensione, sovracorrente, avvio a zero e desintonizzazione in caso di flashover, con soglie di protezione regolabili dall'utente per proteggere sia il campione che l'apparecchiatura.
• Maggiore flessibilità ed efficienza: tre modalità operative — Full Automatic, Manual e Automatic Tuning / Manual Boost — per adattarsi alle condizioni di campo e ottimizzare la velocità dei test.
• Usabilità avanzata: design leggero e portatile per il dispiegamento in loco; supporto per archiviazione dati esterna e stampa con registri numerati per rapido recupero e identificazione.
• Progettazione orientata al futuro: piattaforma DSP modulare che permette aggiornamenti funzionali e personalizzazioni; interfaccia uomo‑macchina intuitiva.

Composizione del prodotto

• Sorgente di alimentazione AC
• Trasformatore di eccitazione
• Reattori ad alta tensione
• Divisore ad alta tensione (divisore capacitivo)

Ambiente di lavoro

• Temperatura ambiente: −100°C a 50°C
• Umidità relativa: ≤ 90 % RH
• Altitudine: ≤ 1000 m

Specifiche tecniche

• Capacità di prova: prove di tenuta in tensione per cavi (0 ~ 1000 kV), generatori idroelettrici, trasformatori principali, barre collettrici, GIS, quadri e altri apparati elettrici.
• Piattaforma: piattaforma modulare basata su DSP per aggiornamenti e personalizzazioni.
• Modalità operative: Full Automatic, Manual, Automatic Tuning / Manual Boost.
• Gestione dati: supporta archiviazione esterna e stampa; registri numerati per identificazione.
• Funzioni di protezione: sovratensione, sovracorrente, zero‑start, desintonizzazione in caso di flashover; soglie regolabili dall'utente.
• Divisore capacitivo: tensione nominale 60 kV; capacità 2500 pF; perdita dielettrica tgσ ≤ 0.5 %; rapporto di divisione 1000:1; precisione di misura: valore valido 1.5; peso: circa 10 kg.
