Sistema di test risonante UHV series

compattomodulareportatile

Panoramica

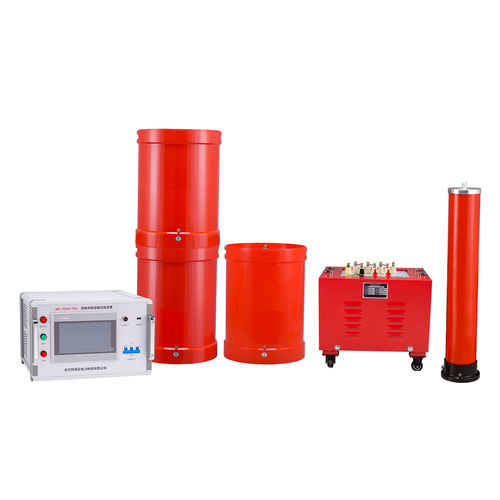

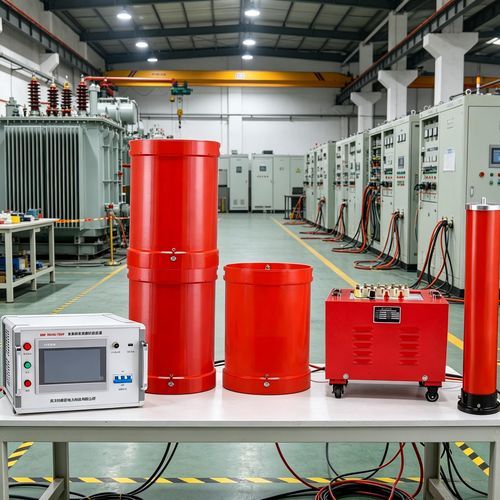

Il sistema di prova risonante in serie AC UHV-75kVA/75kV è progettato per collaudi di consegna, messa in servizio e test preventivi su oggetti capacitivi ad alta tensione e grande capacità. Il sistema è controllato da piattaforma DSP, è leggero e portatile per l'uso in campo e integra protezioni multiple come sovratensione, sovracorrente, avvio a zero e disaccordo di sistema (flashover).

Denominazione alternativa
Sistema di prova AC risonante UHV-75kVA/75kV

Parametri tecnici principali e funzioni

• Potenza nominale: 75 kVA
• Tensioni nominali: 25 kV; 75 kV
• Correnti nominali: 3 A; 1 A
• Precisione di misura: livello RMS del sistema 1.5
• Campo di frequenza: 30–300 Hz
• Forma d'onda di uscita: sinusoidale, distorsione ≤ 1%
• Fattore di qualità: Q ≥ 30 (a 45 Hz)
• Alimentazione: monofase 220 V o trifase 380 V, 50 Hz
• Funzionamento continuo: 60 min a carico nominale; sovrapressione 1,1× per 1 min
• Aumento di temperatura: ≤ 65 K dopo 60 min a carico nominale
• Ambiente operativo: −20 °C a 55 °C, ≤ 90% UR, altitudine ≤ 3000 m

Caratteristiche

• Controllo tramite piattaforma DSP per regolazione precisa della frequenza e uscita stabile
• Design portatile e leggero per l'impiego in cantiere
• Molteplici funzioni di protezione: sovratensione, sovracorrente, avvio a zero, disaccordo di sistema / flashover
• Uscita sinusoidale a bassa distorsione adatta ai test capacitivi

Applicazioni

• Prove di accettazione e test preventivi di apparecchiature capacitivi ad alta tensione e grande capacità
• Messa in servizio in sito, prove di accettazione e diagnostica
