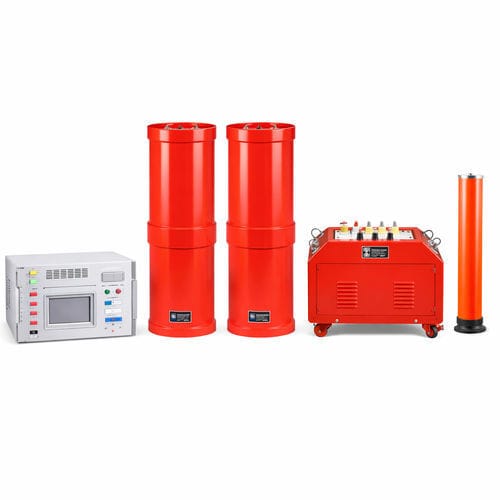

Sistema di test risonante UHV-135kVA/108kV

compattomodulareportatile

Panoramica
Banco di prova risonante in serie compatto e leggero, adatto per prove ad alta tensione in laboratorio e in campo. Il controllo su piattaforma DSP garantisce uscita sinusoidale stabile e misure RMS precise.

Principio e applicazione
La soluzione UHV-135kVA/108kV ottiene la risonanza regolando la frequenza di alimentazione in modo che il reattore e il condensatore di prova siano in risonanza, generando alta tensione e elevata corrente sul dispositivo in prova con requisiti di alimentazione relativamente contenuti. Applicazioni tipiche: prove di tenuta su cavi, test di isolamento e altre verifiche ad alta tensione che richiedono portabilità e bassa potenza di alimentazione.

Parametri tecnici principali e funzioni

• Potenza nominale: 135 kVA
• Tensioni nominali disponibili: 27 kV; 54 kV; 108 kV
• Correnti nominali disponibili: 5 A; 2,5 A; 1,25 A
• Accuratezza di misura: livello RMS del sistema 1,5
• Gamma di frequenza operativa: 30–300 Hz (risonanza a frequenza regolabile)
• Forma d'onda in uscita: sinusoidale
• Fattore di qualità: Q ≥ 30 (f = 45 Hz)
• Distorzione della forma d'onda: ≤ 1%
• Alimentazione: monofase 220 V o trifase 380 V, 50 Hz
• Funzionamento continuo: 60 minuti a carico nominale; breve sovrapressione 1,1× per 1 minuto
• Aumento di temperatura: ≤ 65 K dopo 60 minuti a carico nominale
• Funzioni di protezione: sovratensione, sovracorrente, interblocco di avviamento a zero, protezione contro disadattamento di sistema/flashover
• Temperatura ambiente: -20℃ a 55℃
• Umidità relativa: ≤ 90% RH
• Altitudine: ≤ 3000 m

Applicazioni e caratteristiche

• Progettato per prove di tenuta su cavi e altre prove ad alta tensione con risonanza in serie.
• Formato portatile e requisiti di alimentazione contenuti facilitano l'impiego in campo e l'uso internazionale.
• Design ad elevato fattore Q e bassa distorsione assicurano condizioni di prova stabili e ripetibili.
• Controllo DSP per regolazione precisa della frequenza e misure affidabili.

Immagini prodotto aggiuntive

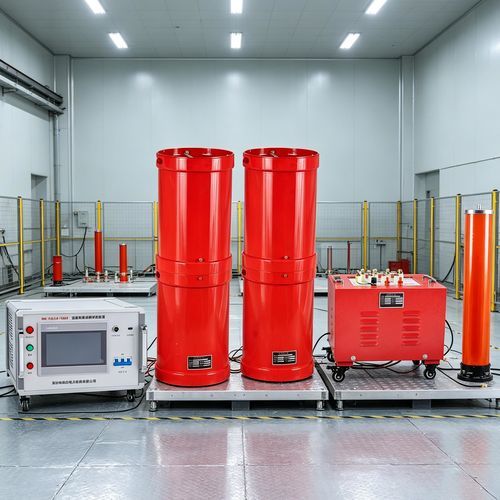

Le immagini mostrano l'aspetto dell'apparecchiatura, il pannello di controllo, i punti di connessione e i componenti principali per supportare la valutazione dell'installazione e dell'esercizio.
