Sistema di test risonante UHV

per l'industria elettronicaper cavomodulare

Panoramica del prodotto

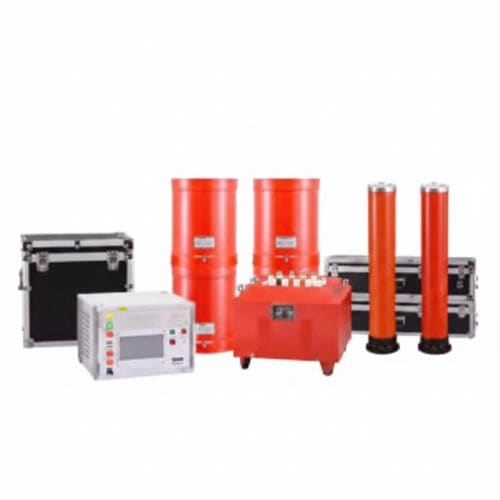

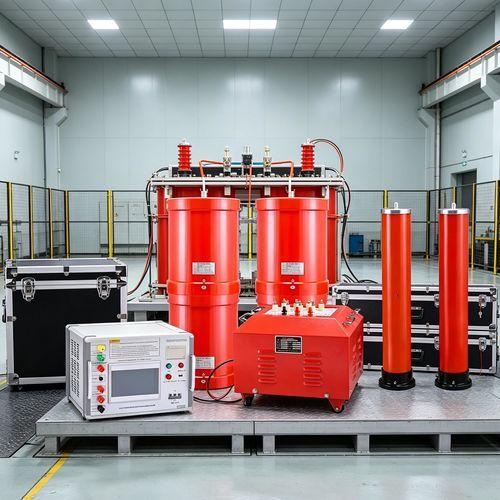

Il sistema risonante per prove di tenuta in AC UHV Series è progettato per prove in laboratorio e in sito su apparecchiature ad alta tensione quali cavi XLPE, trasformatori principali, GIS, barre collettrici e gruppi idraulici. Integra alimentazione a conversione di frequenza, trasformatore di eccitazione, reattore ad alta tensione e divisore capacitivo per prove dielettriche AC a frequenza variabile e ricerca della risonanza durante installazione, manutenzione e collaudo.

Applicazioni

• Prove di tipo, messa in servizio e collaudo di cavi, trasformatori, GIS e sbarre.
• Manutenzione periodica, prove sul sito e diagnostica per servizi elettrici e appaltatori.

Ambiente di lavoro

• Temperatura ambiente: −10°C a 50°C
• Umidità relativa: ≤90% RH
• Altitudine: ≤1000 m

Parametri tecnici principali e funzioni

• Potenza nominale del sistema: 324 kVA
• Alimentazione: trifase 380 V, 50 Hz
• Tensione nominale in uscita: 54 kV
• Corrente nominale: 6 A
• Intervallo di frequenza: 30–300 Hz
• Forma d'onda: sinusoidale; distorsione ≤1%
• Funzionamento continuo: 60 min a carico nominale (1 min a 1,1× sovratensione consentita)
• Aumento di temperatura: ≤65 K dopo 60 min a carico nominale
• Fattore di qualità: Q ≥ 30 (a 45 Hz)
• Protezioni: sovratensione, sovracorrente e rilevamento flashover configurabili
• Precisione di misura: valore efficace 1.5

Trasformatore di eccitazione

• Potenza nominale: 9 kVA
• Tensione di ingresso: 0–400 V (monofase)
• Tensione di uscita: 3 kV
• Tipologia: a secco; peso ≈ 50 kg

Alimentazione a frequenza variabile

• Potenza in uscita: 18 kW
• Alimentazione: 380 ±10% V (trifase)
• Tensione di uscita: 0–400 V (monofase)
• Corrente nominale ingresso/uscita: 45 A
• Risoluzione tensione: 0.01 kV; precisione misura: 1.5%
• Regolazione frequenza: 30–300 Hz; risoluzione ≤0.1 Hz; stabilità 0.1%
• Funzionamento continuo: 60 min a potenza nominale; rumore ≤50 dB

Reattore ad alta tensione

• Potenza nominale: 54 kVA
• Tensione nominale: 27 kV
• Corrente nominale: 2 A
• Induttanza: 68 H / sezione; Q ≥ 30 (45 Hz)
• Tipologia: a secco; peso ≈ 75 kg

Divisore capacitivo

• Tensione nominale: 60 kV
• Capacità: 2500 pF
• Perdita dielettrica: tgσ ≤ 0.5%
• Rapporto di divisione: 1000:1; precisione di misura: 1.5; peso ≈ 10 kg

Caratteristiche e vantaggi

• Sistema di protezione completo con soglie configurabili e rilevamento intelligente dei flashover per prove più sicure.
• Progettazione portatile per impiego in campo: componenti modulari e leggeri.
• Modalità di prova flessibili: full-auto, manuale, auto-tuning e boost manuale per ricerca della risonanza.
• Gestione dati: archiviazione/stampa offline con ID unici per tracciabilità.
• Scansione di frequenza intelligente con curva LCD in tempo reale per identificare visivamente il punto di risonanza.
• Piattaforma DSP aggiornabile per espansione funzionale e aggiornamenti dell'interfaccia.

Specifiche tecniche

• Nome serie: UHV Series Resonant System
• Potenza nominale sistema: 324 kVA
• Tensione nominale di uscita: 54 kV
• Corrente nominale: 6 A
• Intervallo di frequenza: 30–300 Hz
• Distorsione d'onda: ≤1%
• Fattore Q: ≥30 (45 Hz)
• Protezioni: sovracorrente, sovratensione, flashover
• Moduli principali: trasformatore di eccitazione, alimentazione a frequenza variabile, reattore HV, divisore capacitivo
