Banco di calibrazione e di prova di potenza UHV(H)

di risonanzadi correntedi tensione

Introduzione al prodotto

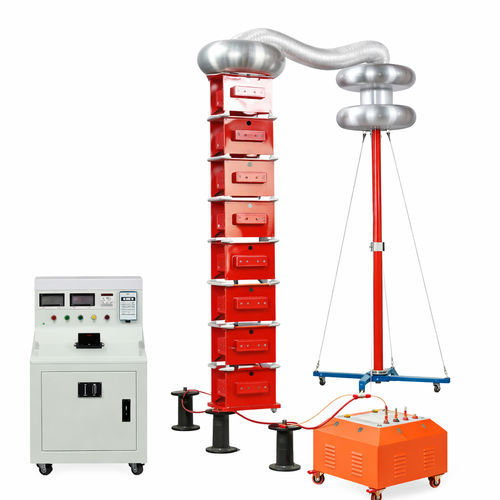

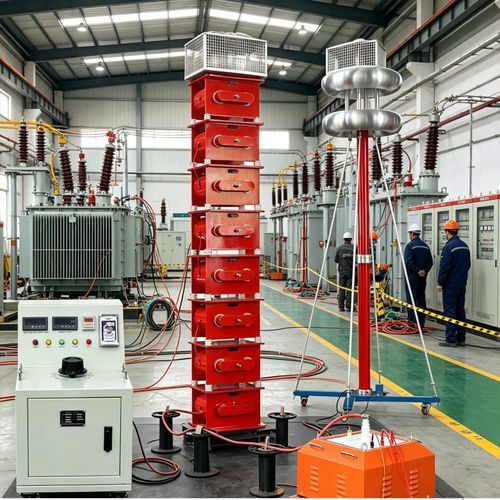

Il sistema di risonanza in serie AC UHV(H) a induttanza regolabile è progettato per la taratura in campo e le prove di tenuta dielettrica alla frequenza di rete dei trasformatori di tensione capacitivi (CVT) e dei trasformatori elettromagnetici fino a 500 kV. Il sistema integra sorgente CA, trasformatore di eccitazione e reattore ad alta tensione per consentire la messa a punto sul sito a 50 Hz.

Principio fondamentale
La risonanza alla frequenza di rete può essere attuata in configurazione serie o parallela. Compensando la potenza reattiva, la potenza apparente di ingresso richiesta dopo la compensazione completa può essere ridotta a 1/Q o meno della capacità di uscita di prova, permettendo di generare alte tensioni di prova con capacità d'ingresso limitata.

Parametri tecnici

• Potenza nominale: 80 kVA
• Tensione nominale: 160 kV
• Campo di induttanza regolabile: 65–130 H
• Frequenza nominale: 50 Hz
• Corrente nominale: 0,5 A
• Campo di regolazione dell'interasse: 0–300 mm

Funzioni principali

• Aumento di tensione: il circuito di risonanza in serie converte l'ingresso a bassa tensione in uscita di prova ad alta tensione.
• Stabilizzazione dell'uscita: la messa a punto risonante consente il controllo della tensione entro l'intervallo richiesto.
• Protezioni: protezione da sovratensione, sovracorrente e cortocircuito per isolare i guasti.
• Regolazione in campo: regolazione di induttanza e interasse per adattarsi a CVT e condizioni locali.
• Ampia applicabilità: adatto per prove a frequenza rete di sistemi di potenza, trasformatori e apparecchiature di potenza elettronica.

Scenari d'uso

• Collaudi di accettazione di nuove linee cavi per verificare l'isolamento dopo la posa.
• Espansione o rinnovo di sottostazioni: prove di tenuta su GIS, interruttori e trasformatori.
• Prove preventive durante revisioni di centrali sugli avvolgimenti del rotore/stator.
• Prove in sito di linee di raccolta lunghe per progetti ferroviari e eolici.

Vantaggi

• Generazione efficiente di alta tensione con limitata potenza di ingresso.
• Design meccanico semplificato che riduce la manutenzione in campo.
• Regolazione rapida e uscita stabile per operazioni di taratura affidabili.

Limiti

• Richiede controllo preciso di frequenza e ampiezza in ingresso a causa della sensibilità della risonanza.
• I componenti ad alta tensione devono rispettare specifiche dielettriche rigorose per garantire sicurezza.

Domande frequenti

• D: Che cos'è la risonanza in serie e quale vantaggio offre? R: Si verifica quando induttanza e capacità si bilanciano, minimizzando l'impedenza e permettendo alte tensioni di prova con minore capacità installata.
• D: La risonanza in serie è sicura? R: È una tecnica con vantaggi e rischi; occorre una taratura corretta e protezioni per evitare danni a apparecchiature o rete.
• D: Come evitare risonanze dannose? R: Modificando i parametri del circuito (L, C, frequenza) o aggiungendo elementi di smorzamento; usare relè di protezione e avviamenti controllati.
• D: Risonanza serie vs parallela? R: In serie l'impedenza è minima e la corrente massima; in parallelo l'impedenza è massima e la corrente minima, pertanto le applicazioni differiscono.

Documentazione

• Manuale d'uso, schemi di collegamento e certificato di taratura disponibili su richiesta (PDF).
