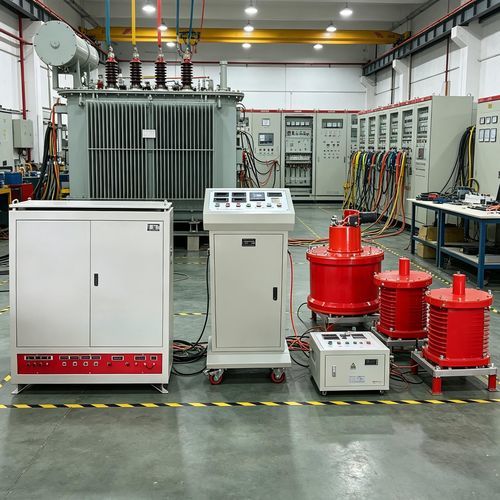

Sistema di test risonante UHV(L)

per rete elettricaper macchinari e impianti elettriciper sottostazione elettrica

Panoramica del prodotto
Il sistema di prova risonante in serie a frequenza di rete UHV(L) con induttanza regolabile è progettato per prove di tenuta in tensione AC su gruppi idroelettrici singoli (≤ 250 MW) e dispositivi elettrici ad alta tensione correlati. Regolando l'induttanza dei reattori sulla reattanza capacitiva dell'oggetto in prova, il sistema genera alte tensioni di prova con bassa potenza in ingresso, garantendo una qualità della forma d'onda stabile e protezione contro i flashover.

Applicazioni / Uso tipico

• Prove di tenuta in tensione AC su gruppi idroelettrici fino a 250 MW.
• Diagnostica ad alta tensione, taratura e prove in sito per apparecchiature di generazione e trasmissione.

Composizione del sistema

• Sorgente di alimentazione AC
• Regolatore di tensione
• Trasformatore di eccitazione
• Reattori ad alta tensione (induttanza regolabile)
• Divisore di alta tensione e accessori di misura

Principio di funzionamento
Il sistema opera per risonanza in serie: la reattanza induttiva dei reattori viene sintonizzata per corrispondere alla reattanza capacitiva dell'oggetto in prova (es. avvolgimenti del generatore) alla frequenza di rete, producendo risonanza che consente alte tensioni di prova con corrente di ingresso minima.

Vantaggi principali

• Alta efficienza con basso fabbisogno di potenza in ingresso grazie alla risonanza in serie.
• Bassa distorsione armonica totale (THD) della forma d'onda in uscita, riducendo il rischio di flashover.
• Spegnimento automatico dell'arco e protezione contro scariche o danneggiamenti.
• Progetto portatile e adattabile, adatto a prove in campo.

Specifiche tecniche / Documentazione

• Applicazione prevista: prove di tenuta AC su gruppi idroelettrici singoli (≤ 250 MW) e altri dispositivi HV.
• Principio: risonanza in serie con reattori a induttanza regolabile sintonizzati sulla capacità dell'oggetto in prova.
• Componenti principali: sorgente AC, regolatore di tensione, trasformatore di eccitazione, reattori HV, divisore HV.
• Documenti disponibili: manuale utente e certificato di taratura (PDF).
