Sistema di test risonante UHV-300kVA/100kV

per macchinari e impianti elettriciper cavocompatto

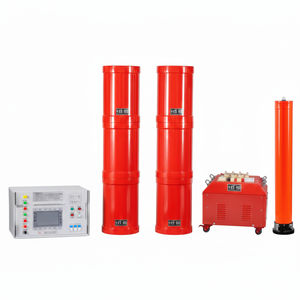

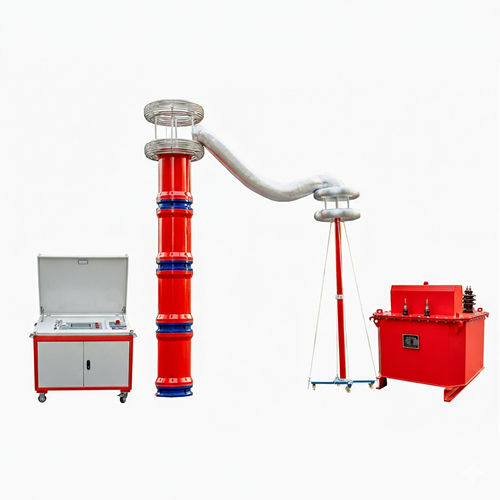

Il Set di prova risonante UHV AC per cavi è un sistema portatile a conversione di frequenza per prove di tenuta dielettrica fino a 0–1000 kV. Il sistema integra sorgente di alimentazione AC, trasformatore di eccitazione, reattori ad alta tensione, divisore di alta tensione, generatore digitale SPWM e moduli IPM sotto controllo DSP per prove di risonanza stabili ed efficienti.

Funzioni principali e caratteristiche tecniche

• Protezione integrata: protezione contro sovratensione, sovracorrente, avvio a zero, disaccordo del sistema e protezione da flash‑over; le soglie di sovratensione/sovracorrente sono configurabili dall'utente.
• Tre modalità operative selezionabili: completamente automatico, manuale e accordatura automatica con aumento manuale per operazioni flessibili in campo.
• Scansione di frequenza automatica con punto di inizio regolabile e visualizzazione su LCD della curva di scansione per individuare il punto di risonanza.
• Design compatto e peso contenuto, adatto ai test in sito e al dispiegamento sul campo.
• Elettronica di potenza e controllo: generatore SPWM, moduli IPM avanzati e controllo DSP con possibilità di aggiornamento e regolazione stabile.
• Reattore colato in resina epossidica a secco per isolamento ad alta tensione e affidabilità.

Parametri del prodotto

• Tensione di uscita nominale: 0 ~ 220 kV (valore efficace AC) e inferiore
• Frequenza di uscita: 30 ~ 300 Hz
• Forma d'onda della tensione di risonanza: sinusoide pura, distorsione ≤ 1,0%
• Tempo di funzionamento a pieno carico: continuo fino a 60 minuti
• Fattore di qualità del sistema (Q): ≥ 20 sotto carico massimo
• Risoluzione di regolazione della frequenza: 0,1 Hz
• Instabilità: ≤ 0,01%
• Alimentazione di lavoro: monofase 220 V o trifase 380 V ±10%, frequenza di rete 50 Hz ±5%

Applicazioni

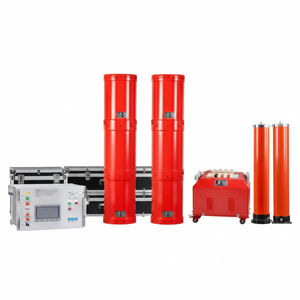

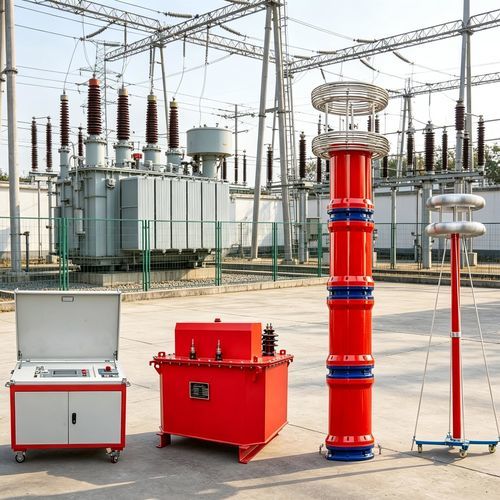

• Prove di tenuta dielettrica per cavi fino a 0–1000 kV e altri apparecchi ad alta tensione
• Collaudi sul campo e prove dielettriche di laboratorio

Operatività e gestione dati

• Memorizzazione locale e stampa dei dati con numerazione dei record per facilitare identificazione e tracciabilità
• Soglie di protezione regolabili dall'utente e aggiornabilità del firmware DSP per estendere le funzioni
• Interfaccia operatore progettata per il controllo diretto di scansioni automatiche, regolazioni manuali e produzione di report
