Sistema di test risonante UHV-270kVA/108kV

per cavoper trasformatoreper apparecchio di commutazione

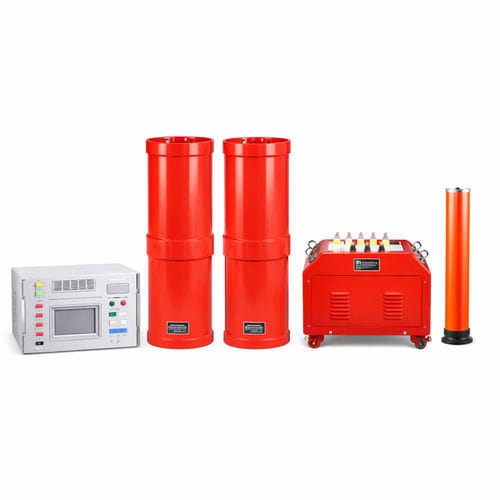

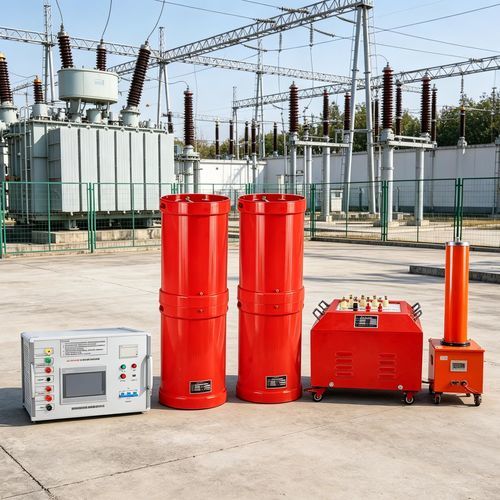

La soluzione UHV-270kVA/10kV è un sistema di prova AC a risonanza serie a modulazione di frequenza, progettato per prove capacitive ad alta capacità e test preventivi su cavi, trasformatori e apparecchiature di sottostazione. Basato su piattaforma DSP, integra funzioni di protezione e è ottimizzato per l'uso in campo.

Campo di prova / Applicazioni tipiche

• Cavo 10 kV / 300 mm², 3 km — prova di tensione AC: capacità ≤ 1.1265 μF; frequenza di prova 30–300 Hz; tensione di prova 22 kV; durata 5 min.
• Interruttori 10 kV e apparecchiature di stazione — prova di tenuta AC: frequenza 30–300 Hz; tensione di prova ≤ 42 kV; durata 1 min.
• Cavo 35 kV / 300 mm², 1 km — prova AC: capacità ≤ 0.1945 μF; frequenza 30–300 Hz; tensione 52 kV; durata 60 min.
• Trasformatore principale 35 kV / 31.500 kVA — prova di tenuta AC: capacità ≤ 0.02 μF; frequenza 45–65 Hz; tensione 68 kV; durata 1 min.
• Interruttori 35 kV e altre apparecchiature elettriche — prova AC: frequenza 30–300 Hz; tensione di prova ≤ 95 kV; durata 1 min.

Caratteristiche

• Protezioni integrate: sovratensione e sovracorrente regolabili, avvio a zero, rilevamento di mismatch di sistema/flashover con registrazione della tensione di flashover per analisi.
• Design unitario e leggero per agevolare il trasporto e l'utilizzo in campo.
• Tre modalità operative: automatico, manuale e sintonizzazione automatica con incremento manuale per bilanciare velocità e controllo.
• Memorizzazione dati e stampa remota con record indicizzati per identificazione e recupero semplici.
• Scansione automatica di frequenza con punto di partenza configurabile e direzione di scansione selezionabile; display LCD che mostra la curva per individuare il punto di risonanza.
• Piattaforma DSP che consente aggiornamenti funzionali e una migliore interfaccia uomo‑macchina.
• Ridotta potenza di alimentazione richiesta: l'eccitazione in risonanza serie fornisce prevalentemente potenza attiva (circa 1/Q della capacità di prova).
• Riduzione di peso e volume eliminando regolatori e trasformatori di potenza ingombranti (dimensioni tipiche 1/10–1/30 dei dispositivi convenzionali).
• Filtro risonante che migliora la forma d'onda di uscita, ottenendo una sinusoide di buona qualità e riducendo le armoniche verso il dispositivo in prova.
• Comportamento in risonanza che limita la corrente di guasto in caso di rottura dell'isolamento, riducendo il rischio di bruciature e prevenendo sovratensioni di recupero.

Caratteristiche / specifiche tecniche

• Capacità nominale: 135 kVA
• Tensioni nominali: 27 kV; 54 kV; 108 kV
• Correnti nominali: 5 A; 2.5 A; 1.25 A
• Precisione di misura: System RMS level 1.5
• Frequenza di funzionamento: 30–300 Hz
• Forma d'onda in uscita: sinusoidale
• Fattore di qualità (Q): Q ≥ 30 (f = 45 Hz)
• Distorsione della forma d'onda in uscita: ≤ 1%
• Alimentazione di ingresso: monofase 220 V o trifase 380 V, 50 Hz
• Tempo di lavoro: 60 min in continuo a carico nominale; sovraccarico 1.1× per 1 min
• Aumento di temperatura: ≤ 65 K dopo 60 min di funzionamento continuo a carico nominale
• Funzioni di protezione: sovratensione, sovracorrente, avvio a zero, mismatch di sistema (flashover)
• Temperatura ambiente: −20 ℃ a 55 ℃
• Umidità relativa: ≤ 90% UR
• Altitudine: ≤ 3000 m
