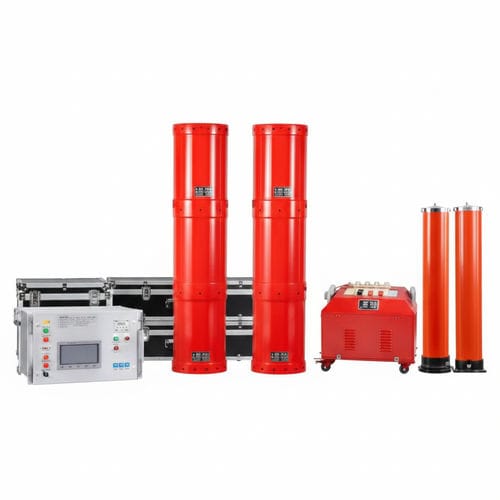

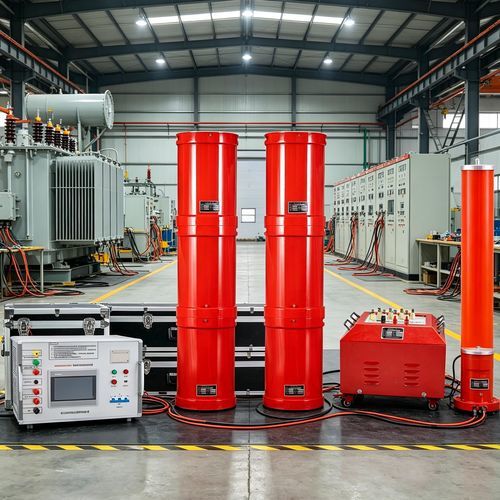

Sistema di test risonante UHV-540kVA/270kV

per trasformatoremodularein situ

La UHV-540kVA/270kV Series Resonance Solution è un sistema di prova a risonanza in serie con conversione di frequenza progettato per campioni capacitivi ad alta capacità e alta tensione. Fornisce alta tensione e correnti elevate tramite la risonanza tra reattore e capacità di prova, mantenendo un design leggero e trasportabile e una piattaforma di controllo basata su DSP.

Applicazione

• Adatto per prove di consegna (accettazione) e prove preventive su campioni capacitivi ad alta capacità e alta tensione.

Caratteristiche

• Funzioni di protezione integrate: sovratensione, sovracorrente, avvio a zero e disaccordo di sistema (flashover); soglie di protezione configurabili dall'utente e registrazione della tensione di flashover per l'analisi.
• Design leggero e compatto ottimizzato per l'uso in cantiere.
• Tre modalità operative: completamente automatico, manuale e sintonizzazione automatica con aumento manuale della tensione per operazioni flessibili e maggiore produttività di prova.
• Archiviazione dati digitale con numerazione indicizzata e stampa remota per facilitare identificazione e reperimento dei registri.
• Scansione automatica della frequenza con frequenza di partenza configurabile e direzione di scansione selezionabile; grande LCD mostra la curva di scansione per individuare la risonanza.
• Piattaforma modulare basata su DSP che consente di aggiungere/rimuovere funzioni, aggiornamenti software e un HMI intuitivo.
• Capacità di alimentazione richiesta notevolmente ridotta: la rete deve fornire solo la potenza attiva consumata (circa 1/Q della capacità di prova).
• Riduzione significativa di peso e volume rispetto ai sistemi convenzionali grazie all'eliminazione di regolatori di elevata potenza e trasformatori di prova ingombranti (riduzione tipica ≈ 1/10–1/30).
• Il circuito risonante agisce da filtro migliorando la qualità della forma d'onda di uscita, ottenendo una sinusoide pulita e riducendo i picchi armonici che possono causare falsi guasti.
• Limitazione delle correnti di cortocircuito/guasto: in risonanza il circuito si disadatta al guasto e la corrente scende rapidamente a ≈1/Q della corrente normale, riducendo il rischio di bruciatura del punto difettoso.
• Nessuna sovratensione di recupero dopo guasto: la perdita della risonanza provoca l'abbassamento immediato dell'alta tensione e la estinzione dell'arco; la lenta ripresa evita picchi di sovratensione.

Caratteristiche / specifiche tecniche

• Potenza nominale: 540 kVA
• Tensione nominale: 54 kV; 135 kV; 270 kV
• Corrente nominale: 10 A; 4 A; 2 A
• Precisione di misura: System RMS level 1.5
• Frequenza di funzionamento: 30–300 Hz
• Forma d'onda di uscita: onda sinusoidale
• Fattore di qualità: Q ≥ 30 (f = 45 Hz)
• Distorsione della forma d'onda di uscita: ≤ 1%
• Alimentazione d'ingresso: monofase 220 V o trifase 380 V, frequenza 50 Hz
• Tempo di funzionamento: 60 min continui a carico nominale; sovrapressione 1,1× per 1 minuto
• Aumento di temperatura: ≤ 65 K dopo 60 minuti di funzionamento continuo a carico nominale
• Funzioni di protezione: sovratensione, sovracorrente, avvio a zero, disaccordo di sistema (flashover) e altre funzioni
• Temperatura ambiente: -20 ℃ a 55 ℃
• Umidità relativa: ≤ 90% UR
• Quota operativa: ≤ 3000 m
