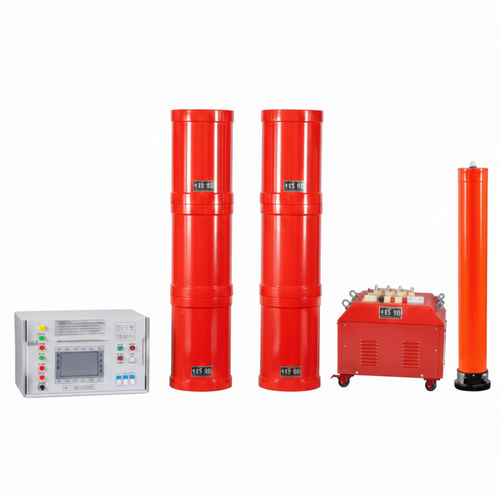

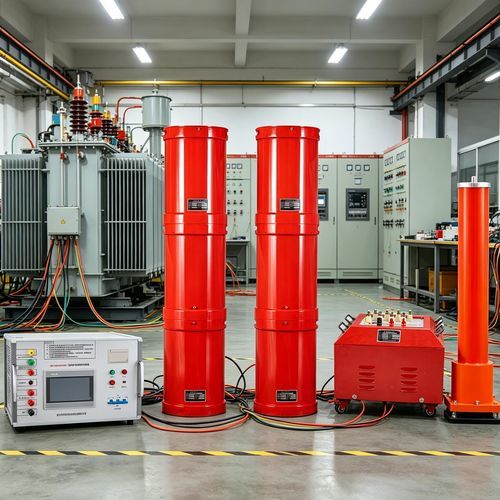

Sistema di test risonante UHV-405kVA/270kV

per cavodi commutatoremodulare

Soluzione di risonanza in serie UHV-405kVA/270kV, sistema di prova in alta tensione AC a conversione di frequenza progettato per prove di tenuta in tensione su campioni capacitivi ad alta capacità e su apparecchiature elettriche. Basato su piattaforma DSP, integra funzioni di protezione multiple ed è leggero e adatto all'uso in campo.

Parametri del prodotto:

• Adatto per prove di accettazione e manutenzione preventiva di campioni capacitivi ad alta capacità e alta tensione.

Ambito di prova:

• Prova di tenuta AC per cavo 10kV/300mm² lungo 4,5 km: capacità ≤ 1.6897 μF, frequenza di prova 30–300 Hz, tensione di prova 22 kV, durata 5 minuti.
• Prova di tenuta AC per cavo 35kV/300mm² lungo 2 km: capacità ≤ 0.389 μF, frequenza 30–300 Hz, tensione 52 kV, durata 60 minuti.
• Prova di tenuta AC per cavo 110kV/300mm² lungo 0,5 km: capacità ≤ 0.0735 μF, frequenza 30–300 Hz, tensione 128 kV, durata 60 minuti.
• Prova di tenuta AC di isolamento completo per trasformatore principale 110kV/120 MVA: capacità ≤ 0.02 μF, frequenza 45–65 Hz, tensione ≤ 160 kV, durata 1 minuto.
• Prove di tenuta AC per apparecchiature di interruzione a 110 kV e altre apparecchiature elettriche: frequenza 30–300 Hz, tensione ≤ 265 kV, durata 1 minuto.

Caratteristiche principali:

• Il dispositivo regola la frequenza di alimentazione per ottenere risonanza tra il reattore e il condensatore di prova, generando alta tensione e forte corrente sull'oggetto in prova mantenendo bassa la potenza di alimentazione richiesta.
• Funzioni di protezione: sovratensione, sovracorrente, avvio a zero, disaccordo di sistema (flashover); soglie di protezione configurabili dall'utente; la protezione da flashover registra la tensione di flashover per l'analisi.
• Design compatto e leggero, adatto all'impiego in campo.
• Tre modalità operative: completamente automatico, manuale e taratura automatica con aumento manuale della tensione per migliorare la velocità delle prove.
• Memorizzazione dei dati e stampa remota; i set di dati memorizzati sono numerati digitalmente per facile identificazione e ricerca.
• Scansione automatica della frequenza con frequenza di partenza impostabile e direzione di scansione selezionabile; ampio display LCD che mostra la curva di scansione per individuare il punto di risonanza.
• Tecnologia su piattaforma DSP che consente modularità delle funzioni, aggiornamenti e interfaccia HMI intuitiva.
• Ridotta potenza di alimentazione richiesta: l'alimentazione deve fornire solo la potenza attiva (circa 1/Q della capacità di prova).
• Riduzione significativa di peso e volume eliminando regolatori di tensione ad alta potenza e trasformatori tradizionali (volume tipico 1/10–1/30 dei dispositivi convenzionali).
• Miglioramento della forma d'onda di uscita tramite filtro risonante, ottenendo una buona sinusoide e limitando i falsi guasti dovuti agli armonici.
• In stato di risonanza, un guasto provoca il disaccordo del circuito e la corrente diminuisce rapidamente a ~1/Q della corrente normale di prova, evitando correnti di cortocircuito elevate e sovratensioni di recupero.

Caratteristiche / specifiche tecniche:

• Potenza nominale: 405 kVA
• Tensione nominale: 45 kV; 90 kV; 135 kV; 270 kV
• Corrente nominale: 9 A; 4.5 A; 3 A; 1.5 A
• Precisione di misura: System RMS level 1.5
• Frequenza di funzionamento: 30–300 Hz
• Forma d'onda in uscita: sinusoidale
• Fattore di qualità: Q ≥ 30 (f = 45 Hz)
• Distorsione della forma d'onda in uscita: ≤ 1%
• Alimentazione d'ingresso: monofase 220 V o trifase 380 V, 50 Hz
• Ore di lavoro: 60 min continui a carico nominale; sovrapressione 1,1× per 1 minuto
• Aumento di temperatura: ≤ 65 K dopo 60 minuti di funzionamento continuo a carico nominale
• Funzioni di protezione: sovratensione, sovracorrente, avvio a zero, disaccordo di sistema (flashover) ecc.
• Temperatura ambiente di esercizio: -20 ℃ a 55 ℃
• Umidità relativa: ≤ 90% UR
• Altitudine: ≤ 3000 m
