Strumento di misura della rigidità elettrica ad alta tensione UHV-300kVA/100kV

portatileAC

Panoramica
Il sistema di prova a risonanza serie AC UHV(L) è progettato per prove di tenuta dielettrica in AC su apparecchiature ad alta potenza (es. generatori idraulici 11 kV / 30 MW), cavi, GIS, trasformatori e altri apparati ad alta tensione. Il sistema modulare integra sorgente CA, trasformatore di eccitazione, reattori HV (sintonizzazione induttiva), divisore HV e unità di controllo/misura basata su DSP. Supporta alimentazione da gruppo elettrogeno e impiego in campo in un intervallo da −10 °C a 40 °C.

Funzioni principali e vantaggi

• Gamma di uscita alta tensione AC: 0–500 kV.
• Durata di prova configurabile: 1–9999 s (definibile dall'utente).
• Distorsione dell'onda ≤ 2% per garantire uscita sinusoidale di elevata qualità.
• Auto‑sintonizzazione: calcolo della frequenza di risonanza dalla capacità del campione e abbinamento induttanza/frequenza con un click.
• Modalità operative: completamente automatico, semiautomatico, manuale.
• Protezioni: sovratensione, sovracorrente, avvio a zero e protezione da disaccordo di sistema (flashover).
• Elaborazione dati in tempo reale: curve di tensione, corrente e frequenza; calcolo automatico del fattore Q; generazione report conformi.
• Basso fabbisogno di potenza per prove su grandi capacità tramite amplificazione in risonanza (es.: riduzione significativa della potenza richiesta rispetto ai trasformatori tradizionali per prove di lunghi cavi 110 kV).
• Adattabilità modulare per coprire classi tipiche di prova (cavi 6–500 kV, GIS 35–500 kV, trasformatori 10–500 kV).

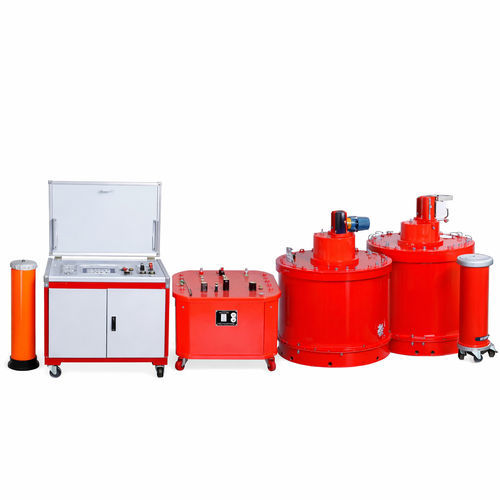

Composizione tipica

• Sorgente CA
• Trasformatore di eccitazione
• Reattori alta tensione (sintonizzazione induttiva)
• Divisore alta tensione
• Unità di controllo e misura DSP

Applicazioni e casi d'uso

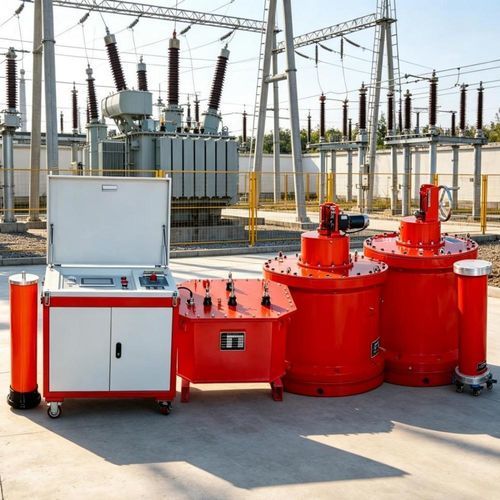

Collaudi di accettazione in fabbrica per GIS e trasformatori, prove a campione per produttori di cavi, messa in servizio e manutenzione di generatori e progetti di cavi interrati, prove in batch e controlli preventivi per linee di raccolta in energie rinnovabili. Adatto per uso esterno e siti remoti grazie alla modularità e alla possibilità di alimentazione tramite gruppo elettrogeno.

Note tecniche — modalità di risonanza
Il prodotto supporta due approcci principali di risonanza serie: risonanza induttiva (variazione dell'induttanza mantenendo costanti frequenza e capacità) e risonanza tramite modulazione di frequenza (variazione della frequenza/potenza di uscita per raggiungere la risonanza). Ogni metodo offre vantaggi diversi in termini di combinazione dei reattori e flessibilità operativa.

Parametri di prova AC — Linee cavo in gomma
Tensione nominale U0/U (kV) | Tensione di prova | Tempo (min)
18/30 e inferiori | 2U0 | 15 (o 60)
21/35–64/110 | 2U0 | 60
127/220 | 1.7U0 (o 1.4U0) | 60
190/330 | 1.7U0 (o 1.3U0) | 60
290/500 | 1.7U0 (o 1.1U0) | 60

Parametri di prova AC — Cavi XLPE
Tensione nominale U0/U (kV) | Tensione di prova (linee nuove ≤3 anni / linee non nuove) | Tempo (min)
48/66 | 2U / 1.6U | 60
64/110 | 2U / 1.6U | 60
127/220 | 2U / 1.7U (non nuova) / 1.36U (altre) | 60
190/330 | 2U / 1.7U | 60
290/550 | 2U / 1.7U | 60

Domande frequenti (selezione)

• D: Qual è la differenza tra la prova a risonanza serie e il test DC? R: La risonanza serie è adatta a prove AC che simulano condizioni operative; il test DC valuta la resistenza dielettrica in continua e individua difetti DC.
• D: Perché la risonanza può generare tensioni molto elevate? R: Un circuito risonante scambia energia tra induttanza e capacità, amplificando la tensione alla risonanza con bassa potenza in ingresso.
• D: Fattori che causano errori? R: Variazioni di alimentazione, frequenza di risonanza errata, interferenze ambientali o operazione scorretta.
• D: È necessaria calibrazione? R: Sì, si raccomanda calibrazione periodica secondo requisiti metrologici.

Specifiche tecniche

• Serie/modello: UHV(L)
• Oggetti di prova: generatori idraulici ≤ 11 kV / 30 MW; cavi, GIS, trasformatori.
• Gamma di uscita: 0–500 kV AC.
• Durata di prova: 1–9999 s (configurabile).
• Distorsione d'onda: ≤ 2%.
• Modalità: automatico, semiautomatico, manuale.
• Protezioni: sovratensione, sovracorrente, avvio a zero, rilevamento flashover.
• Intervallo di temperatura d'esercizio: −10 °C a 40 °C.
• Alimentazione: supporto alimentazione da gruppo elettrogeno per impieghi in campo.
