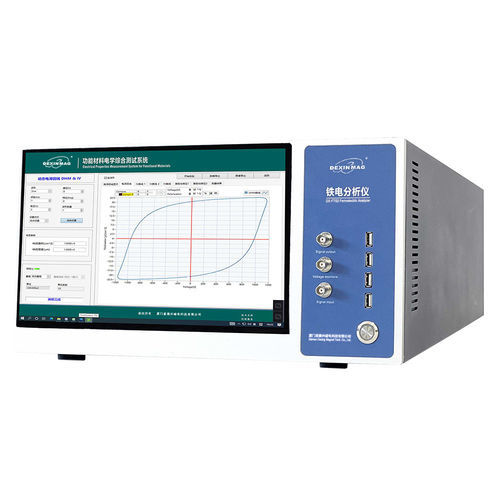

Sistema di test ferroelettrico DX-FE2000

da laboratorioad alta tensione

Panoramica
Il sistema di prova ferroelettrica DEXINMAG DX-FE2000 è una piattaforma integrata per la caratterizzazione ferroelettrica, piezoelettrica e dielettrica. Fornisce funzioni di prova multiple e acquisizione ad alta velocità in un unico host e supporta il collegamento a amplificatori ad alta tensione esterni per estendere le gamme di misura.

Funzioni di misura:

• DHM – Misura dinamica del ciclo di isteresi
• CVM – Misura CV
• LM – Misura della corrente di dispersione
• FM – Misura di affaticamento
• PM – Misura a impulsi
• PYM – Misura piroelettrica
• DTS – Misura dielettrica in funzione della temperatura
• RT – Misura della resistenza
• PZM – Misura piezoelettrica
• CHM – Misura statica del ciclo di isteresi
• IM – Misura di macchie
• RM – Misura di ritenzione
• BDM – Test di breakdown
• TSDC – Misura di corrente stimolata termicamente
• ECM – Test di schede elettriche
• POM – Polarizzazione in bagno d'olio

Configurazione dello strumento:
Il sistema integra un host informatico industriale dedicato e l'elettronica di misura comprendente circuito di test, amplificatore operativo e unità di elaborazione dati.

• Host: scheda madre industriale, CPU i5 o superiore, RAM ≥ 8 GB, SSD ≥ 250 GB, scheda di rete, interfacce USB, unità DVD, uscita VGA, Windows 7 e software Dexinmag preinstallati.

Calibrazione ed espansione:

• Modulo di calibrazione: moduli integrati di prova di resistenza e capacità ad alta precisione per l'autocalibrazione e il miglioramento della precisione.
• Espansione dispositivo: compatibile con tavoli caldo/freddo, apparecchiature di prova ad alta temperatura, probe station, amplificatori HV, misuratori di alta resistenza, analizzatori di impedenza, controller di temperatura per interferometro laser, source-meter digitali, ecc.

Parti espandibili / Accessori di prova:

• Blocco di prova — per film spessi, materiali ferroelettrici bulk e test di breakdown.
• Probe station a quattro punte per film sottile — (temperatura ambiente fino a 200°C) per test ferroelettici su film spessi, piezoelettrici (e31) e piroelettrici.
• Stage caldo/freddo a zona ampia per film sottile — (−196°C a +600°C) per test ferroelettrici e piroelettrici su ampie gamme di temperatura.
• Probe station per film sottile — test ferroelettrici a temperatura ambiente per film sottili e spessi.

Opzioni amplificatori ad alta tensione (materiali bulk):

• DXAM-10KV: ±10 kV; 0–20 mA; freq. max 5 kHz.
• Trek 609E-6: ±4 kV; 0–20 mA; freq. max 6 kHz.
• Trek 610E: ±10 kV; 0–2 mA; freq. max 600 Hz.

Opzione test piezoelettrico / interferometro laser:

• Interferometro laser SIOS sonda ottica a canale singolo — risoluzione minima 0,3 nm; gamma di spostamento 100 nm – 2579,50 μm.

Interfacce:

• Porta USB Host: Tipo A (mouse/tastiera/pen drive).
• Interfaccia USBTMC: Tipo B (USBTMC/USB488/USB 2.0 TMC compatibile, collegabile a PC esterno).
• LAN: Ethernet 10/100/1000 Base-T.
• Uscita video: mini D-Sub a 15 pin (compatibile VGA).

Protezione dell'analizzatore e note:

• Protezione contro il breakdown: circuito di misura tollera tensioni fino a 25 kV. Quando si usano amplificatori TREK esterni, usare il modulo di protezione HV Dexinmag secondo le indicazioni del fornitore.

Indicatori ambientali dell'analizzatore:

• Ambiente operativo: Temperatura +5°C a +40°C; Umidità (bulbo umido < +29°C) 20%–80% non condensante; Altitudine 0–2.000 m; Vibrazione ≤ 0,21 Grms (5–500 Hz).
• Ambiente non operativo: Temperatura −10°C a +60°C; Umidità (bulbo umido < +40°C) 20%–90% non condensante; Altitudine 0–4.572 m; Vibrazione ≤ 2,09 Grms (5–500 Hz).

Caratteristiche / Specifiche tecniche:

• Marca: DEXINMAG (Dexinmag).
• Modello: DX-FE2000.
• Tensione integrata: ±10 V (supporto per amplificatori HV esterni).
• Opzioni di espansione HV: ±20 V, ±100 V, ±200 V, ±500 V, 4 kV, 10 kV, 20 kV (con moduli di protezione appropriati).
• Risoluzione ADC: 18 bit.
• Risoluzione minima di carica: < 10 fC.
• Risoluzione minima di area: < 1 μm² (come indicato).
• Ranghi massimi di carica riportati: 276 μC; 27,6 mC (dipende dal range).
• Ranghi massimi di area riportati: 2,76 cm²; >100 cm² (dipende dal range).
• Frequenza massima di prova del ciclo di isteresi: fino a 500 kHz (esempi riportati).
• Frequenza minima di prova: 0,03 Hz.
• Larghezza impulso minima: 0,5 μs.
• Tempo di salita minimo impulso (5 V): 400 ns.
• Larghezza impulso massima: 1 s.
• Ritardo massimo tra impulsi: 40 ks.
• Risoluzione clock interno: 25 ns.
• Corrente di perdita minima (integrazione max 20 s): < 1 pA.
• Capacitanza d'ingresso: ca. 60 fF.
• Ingresso ad impedenza: sì.
