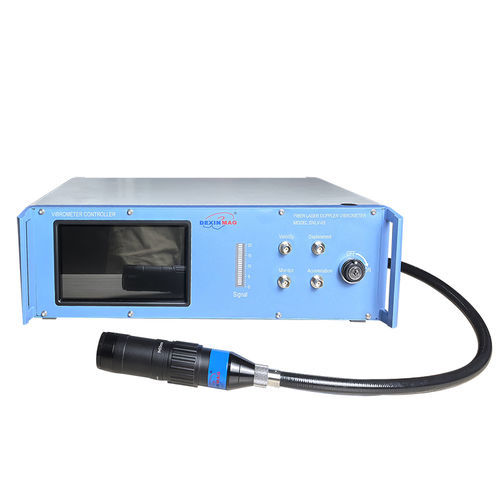

Vibrometro laser a effetto Doppler DXLV-03

Il DXLV-03 è un vibrometro laser Doppler a fibra non a contatto per la misura ad alta risoluzione di spostamento e velocità vibratoria, progettato per prove di ricerca e applicazioni ingegneristiche.

Caratteristiche principali:

• Misura senza contatto con elevata risoluzione spaziale e di spostamento
• Progetto compatto e integrato in fibra con elevata immunità alle interferenze
• Non influenzato dalla luce ambiente o dal colore del campione
• Trasmissione/ricezione coassiale per eliminare zone cieche di misura
• Frequenza di campionamento del sensore fino a 5 MHz
• Immunità a condizioni di luce anomala > 60.000 lux

Casi d'uso:

• Vibrometro laser + camera di prova a blocco a temperatura variabile

  • Corsa regolabile dell'elettrodo ≥ 3 mm, risoluzione 0,01 mm
  • Dimensione del campione < 30 mm
  • Tensione di prova della camera ≥ 10 kV
  • Intervallo di riscaldamento: ambiente fino a 250℃
  • Controllore di temperatura di marca importata
  • Protezione da sovratemperatura e sovracorrente
• Vibrometro laser + camera di prova ad alta temperatura

  • Corsa regolabile dell'elettrodo ≥ 3 mm, risoluzione 0,01 mm
  • Dimensione del campione < 30 mm
  • Tensione di prova della camera ≥ 10 kV
  • Intervallo di riscaldamento: ambiente fino a 800℃
  • Controllore di temperatura di marca importata
  • Protezione da sovratemperatura e sovracorrente
• Vibrometro laser + dispositivo di prova alta/bassa temperatura

  • Adatto per misure di deformazione e vibrazione di dispositivi e materiali massicci
  • Dimensione del campione < 40 mm
  • Tensione di prova della camera ≥ 2 kV
  • Intervallo riscaldamento/raffreddamento: -196℃ a 250℃
  • Controllore di temperatura di marca importata
  • Protezione da sovratemperatura e sovracorrente
• Vibrometro laser + dispositivo di prova per trave a sbalzo in film sottile

  • Usato con test piezoelettrici su film sottile (E31) per misurare i coefficienti piezoelettrici (E31, D31, D33, E33) e lo spostamento in spessore in funzione della tensione
  • Misura ad alta velocità dello spostamento di flessione cantilever-substrato sotto tensione applicata

Specifiche tecniche:

• Modello: DXLV-03 (Vibrometro laser Doppler a fibra)
• Tecnologia a chip optoelettronico integrato
• Frequenza di campionamento del sensore: 5 MHz
• Risoluzione di spostamento: 0,01 nm
• Lunghezza d'onda del laser di misura: 1310 nm
• Gamma di frequenza di misura: DC a 2,5 MHz
• Precisione della frequenza vibratoria: 0,02 %
• Gamma di velocità vibratoria: 4,5 m/s (standard); versione ad alta velocità fino a 20 m/s
• Uscita analogica: ±5 V
• Software: interfaccia dati grezzi e SDK per integrazione e sviluppo
• Alimentazione: 12 V DC; consumo: 4 W
• Immunità: tollera interferenze luminose anomale > 60.000 lux
