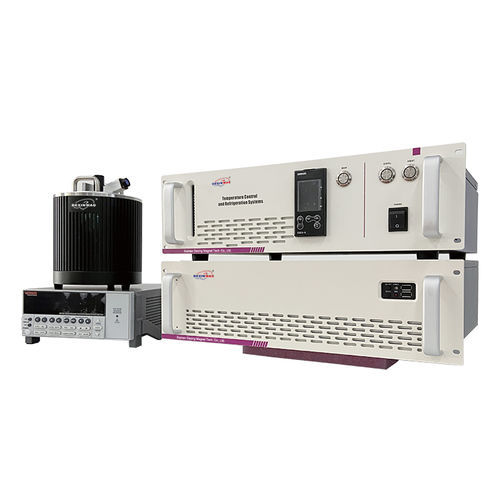

Strumento di caratterizzazione dielettrico DX-TSC

Panoramica
Il tester di corrente da stimolazione termica DX-TSC offre funzioni avanzate per la caratterizzazione di materiali dielettrici funzionali. Supporta una tensione di prova fino a ±10 kV e comprende prove di alta resistenza e di rottura. È espandibile per misure di spettro dielettrico in funzione della temperatura e dello spettro in frequenza. Esegue misure continue e ad alta velocità in diversi modi, permettendo a un unico strumento di sostituire più apparecchiature di prova per materiali funzionali.

Principio
TSDC (Thermally Stimulated Depolarization Current) è la corrente di corto circuito generata quando un materiale dielettrico si polarizza o si depolarizza durante il riscaldamento. Il campione è bloccato tra elettrodi e riscaldato per eccitare i portatori mentre viene applicata una tensione di polarizzazione DC fino al raggiungimento della polarizzazione. Dopo il raffreddamento per fissare la polarizzazione, il campione viene riscaldato a velocità costante e la corrente di depolarizzazione viene registrata in funzione della temperatura per ottenere lo spettro TSDC.

Parametri del prodotto

• Modello: DX-TSC
• Intervallo di temperatura: -185 a 600 °C
• Precisione controllo temperatura: ±0,25 °C
• Velocità di riscaldamento: fino a 10 °C/min (regolabile)
• Tensione massima di prova: ±10 kV
• Riscaldamento: riscaldamento mediante elettrodo DC
• Raffreddamento: raffreddamento ad acqua (bassa temperatura tramite azoto liquido)
• Tensione di ingresso: AC 220 V
• Dimensioni campione supportate: diametro < 25 mm, spessore < 4 mm
• Materiali degli elettrodi: ottone o argento
• Materiale fissaggio: allumina 99 %
• Uscita dati: RS-232
• Ingombro apparecchiatura: 180 mm x 210 mm x 50 mm

Vantaggi del prodotto

• 1. Ridotta influenza delle armoniche di rete sulla precisione di acquisizione: Dexinmag utilizza riscaldamento DC con filtraggio aggiuntivo per ridurre le interferenze di rete e le armoniche, migliorando la precisione rispetto al riscaldamento AC tipico.
• 2. Minorizzazione degli errori dovuti all'impedenza dei cavi di misura e al schermaggio ad alta temperatura:
  • Materiale e struttura della linea di trasmissione influenzano il segnale; disadattamenti di impedenza possono introdurre errori.
  • Accorciare i cavi di misura migliora la precisione.
  • I cavi per alte temperature spesso non hanno uno schermaggio efficace; componenti isolanti (ceramiche, refrattari) possono introdurre capacità parassite ed errori.
  • Si adotta un metodo di misura a tre elettrodi per ottenere un migliore effetto di schermaggio.
• 3. Metodo ottimizzato di misura della temperatura del campione e degli elettrodi:
  • Il principio dell'elettrodo a piastra parallela suggerisce che l'area dell'elettrodo misurante debba essere il più piccola possibile per ridurre la capacità parassita; è consigliato sputterare uno strato conduttivo sul campione.
  • Le letture del termocoppia vicino al campione possono differire a causa di diversi coefficienti termici; l'uso di un campione di riferimento aiuta a determinare la vera temperatura del materiale.
• 4. Software operativo avanzato: Il software del sistema di prova, sviluppato in LabVIEW, offre stabilità, salvataggio dei dati in caso di interruzione di corrente, salvataggio/restauro delle immagini e compatibilità con XP, Win7, Win10. Include interfaccia multilingue (cinese/inglese), monitoraggio in tempo reale, legenda delle icone di stato, gestione permessi, allarmi di guasto e report personalizzabili esportabili in Excel/PDF.
• 5. Hardware supportato: Alimentatori DC ad alta tensione esterni 6517B o equivalenti; amplificatore ad alta tensione esterno (+/-100 V a +/-10 kV); dispositivo di prova a basso rumore; controller di temperatura e camera climatica alta/bassa temperatura.
• 6. Funzioni di prova aggiuntive: Test piroelettrici, test di corrente di perdita e forme d'eccitazione definite dall'utente.

Applicazioni / Uso
Il DX-TSC è adatto per studiare tempi di rilassamento, transizioni di fase, temperature di transizione vetrosa, energie di attivazione e altre proprietà dielettriche. Aree di applicazione tipiche: ricerca su materiali elettrici, prova di isolamento, studi su biomolecole e campi correlati nella scienza dei materiali.

Specifiche tecniche

• Modello: DX-TSC
• Intervallo di temperatura: -185 a 600 °C
• Precisione controllo temperatura: ±0,25 °C
• Velocità di riscaldamento: fino a 10 °C/min (regolabile)
• Tensione massima di prova: ±10 kV
• Metodo di riscaldamento: riscaldamento mediante elettrodo DC
• Metodo di raffreddamento: raffreddamento ad acqua (bassa temperatura tramite azoto liquido)
• Tensione di ingresso: AC 220 V
• Dimensione campione: diametro < 25 mm, spessore < 4 mm
• Materiali degli elettrodi: ottone o argento
• Materiale ausiliario di fissaggio: allumina 99 %
• Uscita dati: RS-232
• Dimensioni apparecchiatura: 180 mm x 210 mm x 50 mm
