Sistema di test per laboratorio DX-DSC-10KV

Panoramica

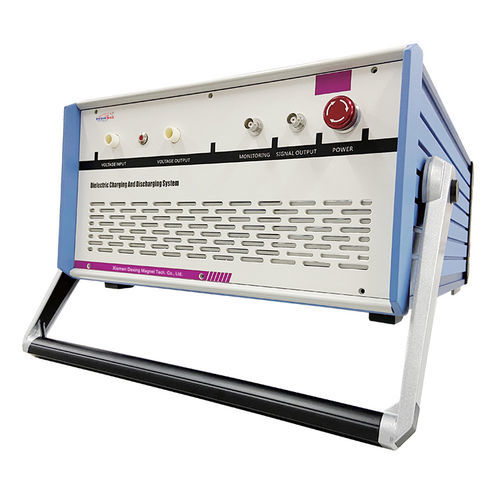

Il sistema di carica-scarica dielettrico DX-DSC-10KV è un banco prova Dexinmag progettato per studiare il comportamento di carica/scarica ad alta tensione e le prestazioni di accumulo energetico dei materiali dielettrici. Integra un circuito di scarica del condensatore dedicato, compatibilità con amplificatori/alimentazioni HV esterne, acquisizione dati tramite oscilloscopio e test a temperatura variabile opzionali.

Caratteristiche

• Elevata scalabilità: interfacciabile con amplificatori ad alta tensione esterni o alimentazioni DC HV.
• Elevata capacità di corrente di scarica: misurazione tramite sonda fino a 100 A (150 A; monitoraggio di correnti multiple).
• Flessibilità dei campioni: piattaforma di carico personalizzabile adatta per film sottili, film spessi e ceramiche.
• Acquisizione dati: cattura delle forme d'onda con oscilloscopio e calcolo diretto della densità di energia immagazzinata.
• Funzione sorgente di segnale: supportata la generazione di forme d'onda arbitrarie.
• Test a temperatura variabile: da temperatura ambiente fino a 250℃; range di controllo del modulo 0–200℃.
• Test su materiali polarizzati: compatibile con apparecchiature di polarizzazione per materiali piezoelettrici e dielettrici.
• Bassa capacità parassita e commutazione rapida: interruttore HV unipolare speciale (SPDT) fino a 10 kV con basse capacità parassite.
• Due modalità di scarica: sottosmorzamento (scarica in cortocircuito) e sovrasmorzamento (resistenza di precisione non induttiva come carico).
• Supporto per test di fatica: test ciclici automatizzati disponibili.
• Campo operativo: tensioni tipiche fino a 10 kV e correnti nell'ordine dei mA ove applicabile.

Circuito di prova e funzionamento
Il sistema utilizza un circuito di scarica del condensatore dedicato. Il campione dielettrico viene caricato alla tensione target, quindi l'energia immagazzinata viene rilasciata su un carico resistivo chiudendo un interruttore MOS HV ad alta velocità. La tensione/ corrente dipendenti dal tempo sul campione durante la scarica vengono registrate da un dispositivo di acquisizione (oscilloscopio) e utilizzate per calcolare la densità di energia di scarica e le metriche correlate. La selezione di diverse resistenze di carico modifica la velocità di scarica (comportamento RC); possono essere impiegate più resistenze o reti di resistenze per raggiungere le velocità richieste. Per test ad alto kV i campioni sono normalmente immersi in olio di silicone.

Specifiche tecniche

• Modello apparecchiatura: DX-DSC-10KV
• Larghezza di banda sonda di corrente: 120 MHz
• Corrente di picco: 0–100 A (150 A; monitoraggio di correnti multiple)
• Risoluzione acquisizione corrente: 1 mA
• Opzioni modulo sorgente HV: 3 kV, 5 kV, 10 kV, 15 kV (corrente: 0–5 mA)
• Classe interruttore: 1 milione di operazioni, tensione di isolamento fino a 15 kV
• Intervallo di controllo temperatura (modulo): 0–200 ℃
• Stabilità e precisione temperatura: 0.1 ℃
• Campioni di prova: film sottile, film spesso, ceramica, vetro, ecc.
• Note: energia di scarica e tempi dipendono dalla capacità del campione, dalla resistenza di carico e dalla risposta dielettrica non lineare/dipendente dalla frequenza.

Applicazioni e note

• Valutazione di laboratorio dello stoccaggio di energia dielettrica e della dinamica carica-scarica.
• Compatibile con configurazioni di test di polarizzazione e piezoelettriche.
• Si consiglia l'uso di procedure di sicurezza HV e l'immersione in olio per test ad alta tensione.
