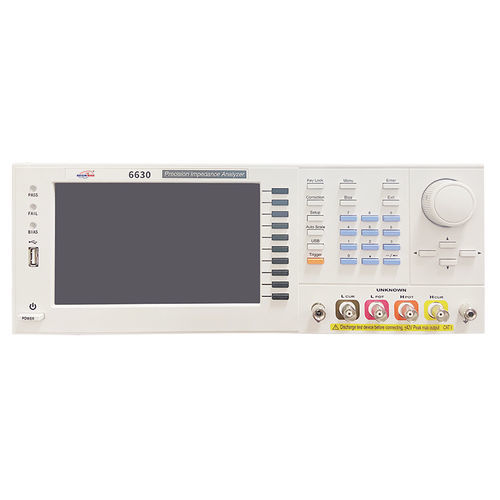

Analizzatore di impedenza DX6630 series

di monitoraggioda laboratoriodi tensione

Principio
Un analizzatore di impedenza misura l'impedenza elettrica complessa di un dispositivo in funzione della frequenza registrando simultaneamente tensione e corrente con rilevamento di fase durante una scansione di frequenza. Le grandezze misurate comprendono il modulo dell'impedenza, le parti reale e immaginaria e la fase; da queste misure si ricavano parametri di circuito equivalente come conduttanza, induttanza e capacità.

Caratteristiche

• Ampia gamma di frequenza della sorgente di segnale: DC: 10 Hz–1/3/5/10/20/30/50 MHz (a seconda del modello)
• Alta precisione di misura: precisione di base ±0,05 %
• Funzione ALC: controllo automatico del livello per stabilizzare l'ampiezza del segnale
• Commutazione impedenza di uscita: 25 Ω / 100 Ω (commutabile)
• Compatibilità con vari dispositivi di prova: modalità contatore, test multi-step e dispositivi abbinati (inclusi dispositivi per liquidi e costante dielettrica)
• Display: fino a quattro parametri componenti in modalità contatore; visualizzazione simultanea di induttanza e Rdc
• Funzioni di correzione: open, short e load compensation
• Velocità di misura ultra-rapida: < 3 ms (più veloce)
• Classificazione e gestione: classificazione automatica incondizionata, comparatore e classificazione BIN tramite interfaccia Handler
• Interfacce: RS-232, GPIB, Handler, LAN, USB Host/Device
• Applicazioni: adatto per R&S, laboratori e ambienti di collaudo in produzione
• Software operativo: software opzionale disponibile per raccolta completa dei dati e analisi

Specifiche (tabella riepilogativa)
Modalità di misura: modalità contatore, test multi-step
Circuito equivalente: serie, parallelo
Calibrazione: open, short, load
Compensazione lunghezza linea: 0 / 0,5 / 1 / 2 m
Test multi-step: 50 gruppi, 15 step per gruppo
Classificazione BIN: fino a 9 livelli
Comparatore: ABS, Δ ABS, Δ %, OFF
Memoria interna: 100 gruppi di impostazioni LCR; 50 gruppi di impostazioni multi-step
Memoria USB Host: file di impostazioni LCR e multi-step, immagini BMP
Modalità trigger: automatico, manuale, RS-232, GPIB, Handler
Comunicazione: RS-232, GPIB, Handler, LAN, USB Host/Device
Alimentazione: 90–264 Vac, 47–63 Hz; consumo max 30 W
Display: 7 pollici TFT a colori (800 × 480)
Ambiente operativo: Temperatura 10–40 °C; Umidità 20–90 % RH
Dimensioni (L × A × P): 336 × 147 × 340 mm
Peso: 3 kg

Parametri (modello / frequenza di test)
DX6630-1: 10 Hz – 1 MHz
DX6630-3: 10 Hz – 3 MHz
DX6630-5: 10 Hz – 5 MHz
DX6630-10: 10 Hz – 10 MHz
DX6630-20: 10 Hz – 20 MHz
DX6630-30: 10 Hz – 30 MHz

Segnale AC di test e precisione di misura (elementi selezionati)
Risoluzione in frequenza: sei cifre
Precisione uscita frequenza: 7 ppm ± 0,01 %
Precisione di base: ±0,05 %
Intervallo tensione segnale di test: 10 mV – 2 V rms
Risoluzione minima tensione: 1 mV
Precisione ALC OFF: 10 % × tensione impostata ± 2 mV
Precisione ALC ON: 6 % × tensione impostata ± 2 mV
Intervallo corrente segnale di test: 200 μA – 20 mA rms
Risoluzione minima corrente: 10 μA
Precisione corrente ALC OFF: 10 % × corrente impostata ± 20 μA
Segnale DC di test: 1 V (fisso)
Impedenza di uscita: 25 Ω o 100 Ω (commutabile)
Tempo di misura (più veloce): < 3 ms

Parametri di misura e intervalli di visualizzazione
|Z| : 0,000 m - 9999,99 M
R, X : ±0,000 mΩ - 9999,99 MΩ
|Y| : 0,00000 μS - 999,999 kS
G, B : ±0,00000 μS - 999,999 kS
θ (RAD): ±0,00000 - 3,14159
θ (DEG): ±0,000° - 180,000°
Cs, Cp: ±0,00000 pF - 9999,99 F
Ls, Lp: ±0,00 nH - 9999,99 kH
D: 0,00000 - 9999,99
Q: 0,00 - 9999,99
Δ: ±0,00 % - 9999,99 %
Rdc: 0,00 m - 99,9999 MΩ
εr', εr'': 0 - 100000
μr', μr'': 0 - 100000

Riepilogo applicazioni
Analizzatore di impedenza per la caratterizzazione di componenti elettronici, circuiti e materiali dielettrici (inclusi tessuti biologici, campioni alimentari e geologici). Progettato per R&S, laboratori e test di produzione.

Caratteristiche tecniche

• Serie: DX6630 (modelli: DX6630-1 / -3 / -5 / -10 / -20 / -30)
• Precisione di base: ±0,05 %
• Risoluzione minima tensione: 1 mV; risoluzione minima corrente: 10 μA
• Impedenza di uscita: 25 Ω / 100 Ω (commutabile)
• Tempo di misura (più veloce): < 3 ms
• Display: 7 pollici TFT a colori (800 × 480)
• Interfacce: RS-232, GPIB, Handler, LAN, USB Host/Device
• Alimentazione: 90–264 Vac, 47–63 Hz, max 30 W
• Dimensioni: 336 × 147 × 340 mm; Peso: 3 kg
