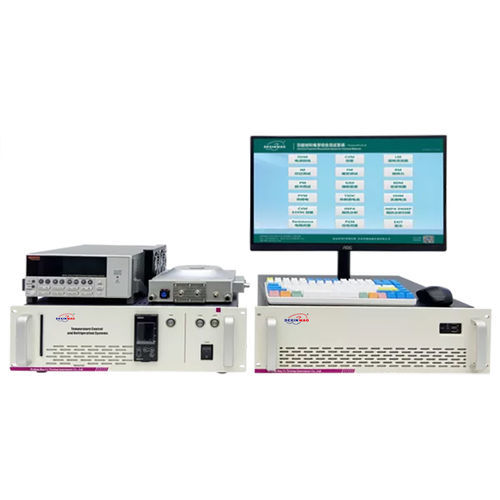

Tester ad uso industriale DXPCT series

da laboratorio

Panoramica del prodotto
La serie DXPCT analizza il coefficiente piroelettrico dei campioni in funzione della temperatura e del tempo e genera spettri piroelettrici tramite software integrato. Sono supportate forme diverse di campione (dischi, cubi, strisce, cilindri). Il sistema è progettato per la valutazione e il test di materiali ferro-elettrici e piezoelettrici e relativi dispositivi.

Misuratore del coefficiente piroelettrico DXPCT-A
Il DXPCT-A integra riscaldamento, dispositivo di misura, display e software di controllo in un'unica unità per migliorare la stabilità delle misure e semplificare la manutenzione. Misura la temperatura di Curie e il coefficiente piroelettrico delle ceramiche piezoelettriche su un ampio intervallo di temperatura fino ad alte temperature.

Caratteristiche del prodotto

• Piattaforma di sviluppo RAM embedded che consente aggiornamenti online e diagnostica remota
• Display capacitivo 10,1” per controllo diretto dell'apparecchiatura
• Dispositivo di riscaldamento, supporto di misura, display e software integrati
• Migliore stabilità di misurazione e manutenzione semplificata
• Capace di testare la temperatura di Curie e il coefficiente piroelettrico delle ceramiche piezoelettriche
• Funzionamento da temperatura ambiente fino ad alte temperature (vedere parametri tecnici)

Parametri tecnici DXPCT-A

• Temperatura di misura: temperatura ambiente a 800℃
• Area dell'elettrodo: 100 mm²
• Precisione controllo temperatura: ±0.5℃
• Precisione di misura: ±0.5℃
• Velocità di riscaldamento: 1–5℃/min
• Velocità di raffreddamento: 1–5℃/min
• Condensatore d'integrazione: 10 μF (modello A)
• Sensibilità acquisizione tensione: 0.1 mV
• Intervallo di tensione: 200 V
• Impedenza ingresso acquisizione tensione: 1 × 10¹² Ω
• Errore registratore: <1%
• Dimensioni: (550 × 480 × 500) mm
• Peso dell'apparecchiatura: circa 26 kg
• Sistema di controllo: PC industriale integrato

Misuratore DXPCT-B
Il DXPCT-B utilizza un approccio di integrazione di corrente con un amplificatore a canale singolo di qualità elettrometro (corrente di polarizzazione a livello di femtoampere) per misurare la corrente piroelettrica accumulata su un condensatore d'integrazione. Un modulo di acquisizione tensione ad alta impedenza e un sensore di temperatura ad alta precisione forniscono i segnali elaborati da un computer industriale. Compatibile con picoamperometri (es. Dexinmag, Keithley 6514/6485/6517B) per la misurazione della corrente.

Parametri tecnici DXPCT-B

• Temperatura di misura: temperatura ambiente a 800℃
• Area dell'elettrodo: 100 mm²
• Precisione controllo temperatura: ±0.5℃
• Precisione di misura: ±0.5℃
• Velocità di riscaldamento: 1–5℃/min
• Intervallo di corrente: 100 fF ~ 20 mA
• Errore di misura: <1%
• Dimensioni: (550 × 480 × 500) mm
• Peso dell'apparecchiatura: circa 26 kg
• Sistema di controllo: computer industriale integrato

Software di test
Software basato su LabVIEW per acquisizione dati stabile, salvataggio e recupero dopo interruzione di alimentazione e salvataggio immagini/dati. Supporta XP, Windows 7 e Windows 10 ed è progettato per flussi di prova affidabili sui materiali piroelettrici.

Interfaccia utente

• Interfaccia multilingue (cinese e inglese)
• Monitoraggio in tempo reale dello stato dei test
• Icone di stato per la gestione del sistema
• Gestione permessi utente per controllo accessi
• Funzioni di allarme guasti per la diagnostica dell'apparecchiatura

Riepilogo del prodotto
La serie DXPCT misura la carica/corrente piroelettrica accumulata su un condensatore d'integrazione con metodi di integrazione di carica (modello A) o integrazione di corrente (modello B). I segnali da un modulo di acquisizione ad alta impedenza e da un sensore di temperatura sono elaborati da un PC industriale per determinare il coefficiente piroelettrico e le proprietà correlate in funzione della temperatura.

Specifiche tecniche

• Intervallo temperatura di misura: temperatura ambiente a 800℃
• Area elettrodo: 100 mm²
• Precisione controllo temperatura: ±0.5℃
• Precisione di misura: ±0.5℃
• Velocità salita/discesa: 1–5℃/min
• Condensatore d'integrazione: 10 μF (modello A)
• Sensibilità acquisizione tensione: 0.1 mV
• Intervallo di tensione: 200 V
• Impedenza ingresso acquisizione: 1 × 10¹² Ω
• Intervallo corrente (modello B): 100 fF ~ 20 mA
• Errore registratore/misura: <1%
• Dimensioni: 550 × 480 × 500 mm
• Peso apparecchiatura: circa 26 kg
• Sistema di controllo: PC industriale integrato
