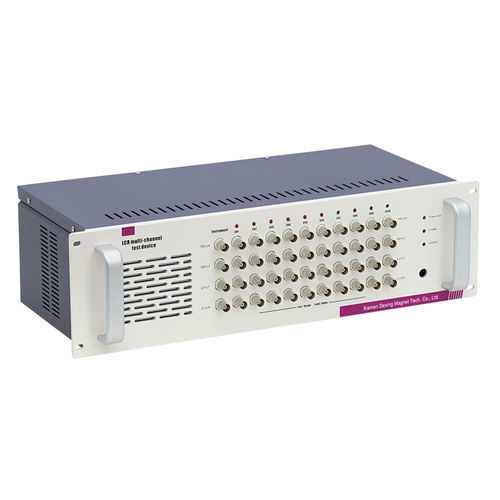

Il dispositivo di prova multicanale LCR è una soluzione modulare a 10 canali per la misura dielettrica e della resistenza, progettata per l'integrazione con analizzatori di impedenza e megaohmmetri. Supporta commutazione ad alta velocità e controllo I/O ad alta velocità per test multicanale automatizzati.

Caratteristiche

• Compatibile con analizzatori di impedenza e megaohmmetri
• Relè con accoppiatore ottico: elevata velocità di commutazione e lunga durata
• Ampia larghezza di banda con basso errore tra canali
• Tempo di commutazione: 1 ms
• Controllo uscita I/O ad alta velocità

Casi d'uso

• Sistema di prova di impedenza CA multicanale

Software PC

• Software di test multiplex LCR per PC
• Funzioni del software: impostare le condizioni di prova (campo, frequenza, comparatore, ecc.) per tutti i canali; abilitare/disabilitare i canali; eseguire scansioni in loop; salvare localmente le condizioni di prova

Compensazione Open/Short

• Supporta compensazione open e short per ciascun canale
• Se viene utilizzata la funzione di commutazione delle impostazioni dell'LCR (che richiede tempi di commutazione lunghi), il software esegue il calcolo di compensazione open/short per mantenere il tempo di scansione ad alta velocità

Tabella segnali I/O esterni

• No. 1 — Nome segnale: SCAN; I/O: IN; Funzione: avvia/avanza la scansione; Logica: bordo
• No. 2 — Nome segnale: (riservato); I/O: IN; Funzione: -; Logica: -
• No. 3 — Nome segnale: ISO_5V; I/O: -; Funzione: uscita alimentazione isolamento +5V (-5V); Logica: bordo
• No. 4 — Nome segnale: CLOSE; I/O: OUT; Funzione: fine chiusura canale; Logica: impulso
• No. 5 — Nome segnale: (riservato); I/O: OUT; Funzione: -; Logica: -
• No. 6 — Nome segnale: SCAN RESET; I/O: IN; Funzione: reset azione di scansione; Logica: bordo
• No. 7 — Nome segnale: (riservato); I/O: IN; Funzione: -; Logica: -
• No. 8 — Nome segnale: ISO_COM; I/O: -; Funzione: terminale comune alimentazione di isolamento; Logica: -
• No. 9 — Nome segnale: (riservato); I/O: OUT; Funzione: -; Logica: -

Specifiche tecniche

• Alimentazione: frequenza industriale; tensione nominale di alimentazione: AC 240 V (±10%); potenza nominale massima: 30 VA
• Indicatori: indicatore di alimentazione, indicatore di errore, indicatore remoto
• Interfaccia: USB, LAN, RS-232C
• Dimensioni e peso: 340 (L) × 190 (A) × 180 (P) mm (escluse sporgenze), 2,4 kg
• Accessori: cavo di alimentazione, manuale di istruzioni
• Opzioni: cavo di collegamento L2004; RS-232
• Strumenti supportati: Keysight, Tonghui, Wayne Kerr, HIOKI, Dexinmag, ecc.
• Numero di canali: 10 canali
• Resistenza di loop: 0,5 Ω (terminali ingresso-uscita, valore di riferimento)
• Capacitanza: 0,2 pF (tra terminali di ingresso e canali OFF, con Guard, valore di riferimento)
• Specifiche contatti: tensione massima di ingresso 1000 V
• Corrente ammissibile: 200 mA (picco AC / DC)
• Tempo di commutazione: 1,0 ms
• Resistenza di isolamento: 100 TΩ o superiore (Canale - strato di schermatura del canale - Tra involucri, escluso LCUR)
