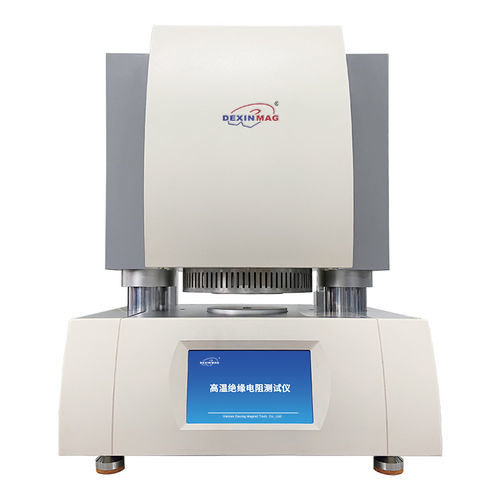

Dispositivo di misura della resistenza di isolamento benchtop RT-800

Il misuratore della resistenza d'isolamento ad alta temperatura (forno a riflettore a infrarossi) è progettato in conformità a GB/T 10518-2006 e facendo riferimento agli standard ASTM. Fornisce molteplici protezioni di sicurezza per condizioni anomale (sovratensione, sovracorrente, surriscaldamento) e un meccanismo di memorizzazione dei dati che preserva i risultati durante guasti del computer o interruzioni istantanee dell'alimentazione.

Caratteristiche

• Forno riflettente in infrarosso vicino multifunzionale che consente test elettrici in ambienti ad alta temperatura, vuoto e atmosferici.
• Dispositivo di raffreddamento ad acqua integrato per un raffreddamento più rapido ed efficiente.
• Supporto per modalità di misurazione di aumento uniforme della temperatura e aumento a gradini.
• Sensore di temperatura importato combinato con controllo automatico PID per una regolazione accurata della temperatura.
• Il riscaldamento nel vicino infrarosso garantisce un riscaldamento più uniforme del campione senza correnti indotte, migliorando la precisione delle misure.
• Schermo touch importato da 10 pollici con struttura meccanica integrata per un funzionamento stabile e user-friendly.
• Linee di prova ad alta frequenza importate per maggiore immunità alle interferenze e maggiore accuratezza di acquisizione.
• Software di controllo e analisi Dexinmag compatibile con piattaforme di test funzionali e dotato di funzioni di salvataggio/ripristino dei dati.

Vantaggi e miglioramenti di misura

• Progetto anti-interferenza e tecnologia di prova/analisi avanzata migliorano l'acquisizione di segnali deboli; risoluzione di misura fino a 1 fA (10^-15 A) per test di ultra-alta resistenza/segnali deboli.
• Progetto che elimina l'influenza delle armoniche della rete elettrica sulla precisione di acquisizione tramite un modulo anti-interferenza dedicato.
• Funzione di media automatica per rimuovere deviazioni di ingresso irregolari (migliora la stabilità quando le correnti di carica o i contatti sono instabili); l'ingresso di corrente utilizza un connettore triaxiale di grande diametro con schermo interno collegato a GUARD (COM) e schermo esterno a GROUND per stabilità alle interferenze e sicurezza ad alta tensione.
• Procedura “attesa prima della misura” (tempo di mantenimento della temperatura) per garantire un riscaldamento più uniforme del campione prima della misura, migliorando la validità scientifica dei risultati.
• Riscaldamento e raffreddamento ad alta velocità abilitati da lampade a infrarossi ad alta energia, riflettore placcato in oro e raffreddamento a gas opzionale; raffreddamento ad acqua di serie per raffreddamento rapido.
• Modalità di riscaldamento flessibili: velocità costante, a gradini (riscaldamento/raffreddamento), impatto ciclico, vuoto, atmosferico e opzioni di forno a stadi.
• La tecnologia di innesco a sfasamento può ridurre la fluttuazione del controllo a circa ±0,25°C per un controllo preciso della temperatura (integra le funzioni di regolazione del controller).

Software operativo e compatibilità

• Piattaforma software sviluppata in LabVIEW; supporta salvataggio dati/immagini e recupero dati dopo interruzione di alimentazione; compatibile con Windows XP/7/10.
• Interfaccia multilingue (cinese/inglese), monitoraggio dello stato, gestione delle legende, permessi utente, allarme guasto ed esportazione personalizzabile di rapporti di prova (Excel, PDF).
• Software compatibile con strumenti: Keithley (6487, 6514, 6517b), Keysight (B2985A, B2987A), Tonghui (2683A, 2684A).

Caratteristiche tecniche / specifiche

• Intervallo di temperatura: RT-800 (max: 1650)°C
• Dimensione del campione: φ < 25 mm, d < 4 mm
• Precisione del controllo della temperatura: ±1°C
• Pendenza di salita della temperatura: 10°C/min (configurabile)
• Capacità di misura della resistenza: 1 × 10^16 Ω
• Intervallo di resistività: 1 × 10^3 ~ 1 × 10^16 Ω·cm
• Materiale degli elettrodi: platino
• Materiale ausiliario della pinza: ceramica di allumina 99%
• Materiale isolante: ceramica di allumina 99%
• Trasmissione dati: 4 interfacce USB
• Tensione di ingresso: 110 ~ 220 V
• Dimensioni dell'apparecchiatura (circa): 600 × 500 × 350 mm
