Ceramica tubolare IN-CM-400 series

di isolamento

Panoramica del prodotto

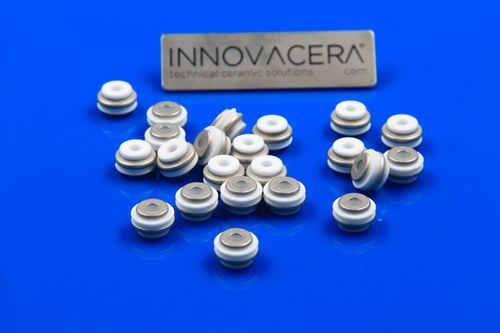

Le bussole ceramiche metallizzate della serie IN-CM-400 sono progettate per il giunto ceramica-metallo e per applicazioni di passaggio isolato. La superficie metallizzata consente la brasatura e la tenuta ermetica con componenti metallici. INNOVACERA fornisce parti standard e numerose varianti personalizzate per esigenze industriali specifiche.

Capacità

• Metallizzazione per unire ceramica e metallo
• Capacità di brasatura per assemblaggi ceramica-metallo
• Servizio completo dalla ceramica ai componenti brasati
• Terminali ceramici ermetici finiti disponibili per assemblaggio

Progetti e illustrazioni
La scheda prodotto include illustrazioni di progetto e più immagini che mostrano bussole ceramiche metallizzate ed esempi di progettazione di assemblaggi ceramica-metallo per passaggi e terminali ermetici.

Componenti e dimensioni (tabella)
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

Caratteristiche / specifiche tecniche

• Materiale: ceramica tecnica con superficie metallizzata per l'unione al metallo
• Applicazioni: giunti ceramica-metallo, passaggi isolati, terminali ermetici
• Capacità produttive: metallizzazione, brasatura e assemblaggio in componenti ermetici finiti
• Personalizzazione: numerose forme e dimensioni personalizzabili
• Serie di pezzi: serie IN-CM-400 (più varianti con dimensioni D, A, J specificate)
