Connettore di dati

di alimentazione elettricaDCalta corrente

Panoramica

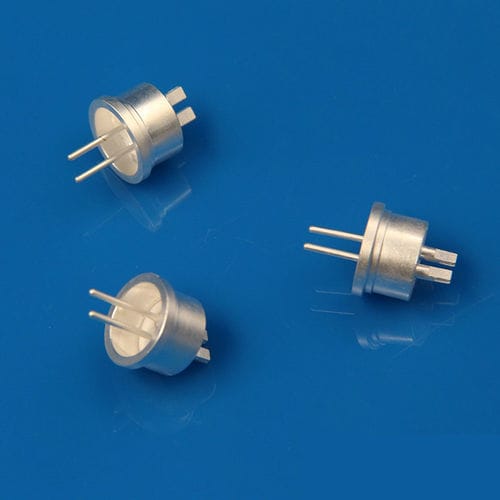

I passanti multipin ermetici ceramica‑metallo e vetro‑ceramica‑metallo forniscono connessioni elettriche e di strumentazione sigillate verso ambienti di alto vuoto e ultra‑alto vuoto (UHV). Progettati per l'accoppiamento in linea con spine esterne, alcune varianti accettano spine sul lato aria e sul lato vuoto per semplificare installazione e manutenzione.

Applicazioni

• Apparecchiature per il processo dei semiconduttori
• Strumentazione analitica di prova e misura
• Trasduttori e sensori di pressione
• Sistemi di misura e controllo per la generazione di energia
• Acceleratori di particelle
• Forni ad alta temperatura
• Centri di ricerca energetica

Materiali e costruzione
I ricevitori sono prodotti con materiali ad alta purezza compatibili con il vuoto. Gli isolanti utilizzano ceramica di allumina ad alta resistenza e basse perdite (94%–99% Al2O3) metalizzata tramite sinterizzazione di metalli refrattari. Parti strutturali e di accoppiamento sono disponibili in Kovar®, acciaio inossidabile, leghe nichel‑ferro, leghe rame‑nichel, molibdeno e Alumel®. Gli assiemi sono brasati con leghe rame, oro‑rame o argento‑rame per garantire l'ermeticità.

Materiali di sigillatura ceramica‑metallo

• 94%–99% Al2O3 — Kovar — Brasatura rame
• 94%–99% Al2O3 — Acciaio inossidabile — Brasatura oro‑rame
• 94%–99% Al2O3 — Lega nichel‑ferro — Brasatura argento‑rame
• 94%–99% Al2O3 — Lega rame‑nichel — (opzione di brasatura)
• 94%–99% Al2O3 — Molibdeno — (opzione di sigillatura diretta)

Vantaggi

• Sigillatura ermetica adatta ad applicazioni in alto vuoto e UHV
• Alta tensione >12 kV CC
• Alta corrente fino a 40 A per pin
• Prova di tenuta a 1×10⁻¹⁰ mbar·L/s He
• Intervallo di temperatura da −250°C a +450°C
• Conformità RoHS ove applicabile
• Configurazioni personalizzate disponibili

Specifiche tecniche

• Tipo di prodotto: Passanti multipin ceramica‑metallo e vetro‑ceramica‑metallo (≥2 conduttori)
• Isolante ceramico: 94%–99% Al2O3 (allumina)
• Metalli: Kovar®, acciaio inossidabile, leghe nichel‑ferro, leghe rame‑nichel, molibdeno, Alumel®
• Materiali di brasatura: Leghe rame, oro‑rame, argento‑rame
• Elettrico: Tensione >12 kV CC; Corrente fino a 40 A per pin
• Prestazioni in vuoto: Ermetico; prova di perdita a 1×10⁻¹⁰ mbar·L/s He; adatto per HV e UHV
• Intervallo di temperatura: −250°C a +450°C
• Conformità: RoHS ove applicabile
• Personalizzazione: Disponibile per requisiti specifici
