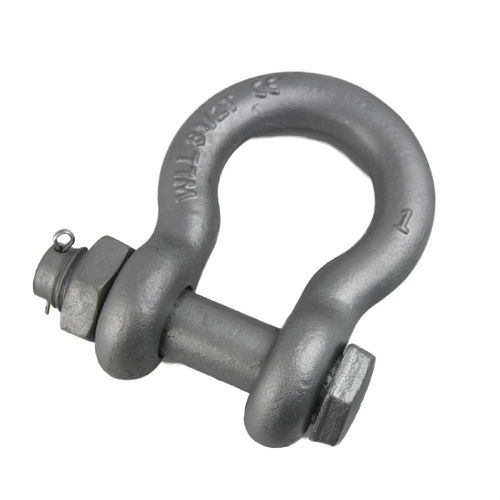

Grillo di sollevamento a testa mobile G2130

con dado e bullone di sicurezzaper applicazioni marine

Panoramica
Il grillo di ancoraggio a bullone G2130 3/8" è un grillo a arco secondo lo standard statunitense, con corpo forgiato in acciaio al carbonio ad alta resistenza e bullone, dado esagonale e spina fessurata in acciaio legato. L'assemblaggio a bullone garantisce una connessione permanente e resistente alle vibrazioni, adatta a sollevamento, imbracatura, uso marino, edilizia e applicazioni industriali. Disponibile con fattore di progetto 4:1 o 6:1; le versioni 6:1 sono trattate termicamente. Finiture standard: zincato a caldo, verniciatura a polvere, elettroforesi nera e colore naturale. Ogni grillo è sottoposto a prova di carico, ispezione e marcatura permanente per tracciabilità.

Introduzione
Il grillo di ancoraggio a bullone G2130 3/8" è costruito secondo il modello U.S. con corpo ad arco e sistema di fissaggio bullone + dado esagonale + spina fessurata. Rispetto ai grilli con perno avvitato, l'assemblaggio a bullone offre maggiore resistenza all'allentamento da vibrazioni e carichi ripetuti, rendendolo adatto a collegamenti di sollevamento permanenti o a lungo termine. Il corpo è forgiato in acciaio al carbonio; il bullone è in acciaio legato. Le varianti trattate termicamente (6:1) garantiscono carichi di rottura minimi più elevati.

Caratteristiche del prodotto

• Grillo di ancoraggio tipo U.S. G2130 a bullone
• Corpo ad arco forgiato in acciaio al carbonio
• Bullone, dado e spina fessurata in acciaio legato
• Disponibile con fattore 4:1 o 6:1 (trattamento termico per 6:1)
• Finiture: zincato a caldo, verniciatura a polvere, elettroforesi nera, colore naturale
• Prove individuali di carico e marcatura di identificazione permanente
• Adatto per sollevamento, imbracatura, applicazioni marine e industriali

Parametri
Carico di rottura: 4 volte / 6 volte il carico di lavoro (W.L.L.)
Superficie: Zincato a caldo, Verniciatura a polvere, Elettroforesi nera, Colore naturale
Materiale: Corpo in acciaio al carbonio; Bullone in acciaio legato
Trattamento termico: Sì (6:1) / No (4:1)

Tabella dimensioni & capacità
Cod. | Dimensione (in.) | Carico di lavoro (t) | Peso (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00

Norme & Qualità
MOQ: 100 pezzi. Imballo: cartone + pallet in acciaio. Conforme a ASME B30.26, Federal RR-C-271, ASTM A952 (se applicabile), EN 13889, ISO 2415 e OSHA 1910.184. Fornibile con fattore 4:1 o 6:1. Ogni grillo è soggetto a prova di carico, ispezioni dimensionali e visive, verifica delle proprietà meccaniche, controlli di durezza e trattamento termico, ispezione filettatura e marcatura permanente. I lotti includono registri di ispezione e certificati materiali. Applicazioni: sollevamento aereo, imbracature per gru, sling a catena e cavo, sling sintetici, sollevamento marino/offshore, edilizia, estrazione mineraria e movimentazione industriale. Manutenzione: ispezionare deformazioni, usura del bullone, danni alla filettatura, corrosione, crepe, stato della spina fessurata e marcatura; togliere dall'uso se superati i limiti.
