Grillo di sollevamento dritto

Panoramica

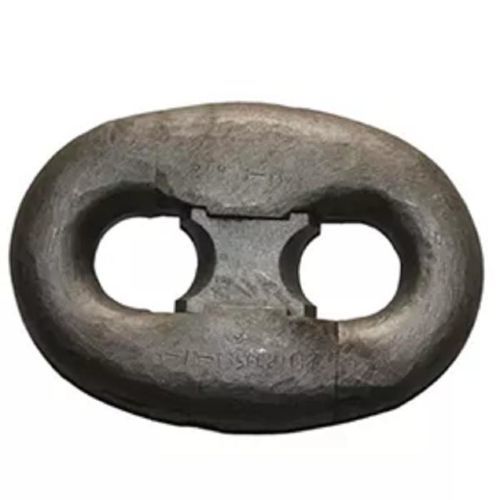

Il grillo Kenter è costituito da due mezze parti forgiate unite da un blocco di bloccaggio centrale, un perno conico e un tappo di piombo. È il giunto smontabile standard utilizzato per collegare tratte di catena d'ancora (tipicamente 27,5 m / 15 braccia) consentendo lo smontaggio per ispezione, manutenzione o sostituzione senza tagliare la catena. Presenta un profilo compatibile con i maglie della catena per il passaggio agevole attraverso le bocche di catena, i gavoni catena e i tamburi dell'argano.

Smontaggio
Lo smontaggio per il riutilizzo è semplice: spingere fuori il perno conico con un punzone per rimuovere il tappo di piombo, quindi battere il blocco centrale per separare le due metà.

Introduzione
Prodotto mediante forgiatura a matrice chiusa in acciaio legato, ogni grillo Kenter viene lavorato meccanicamente, trattato termicamente, calibrato dimensionalmente e sottoposto a prove. L'insieme comprende due mezze scocche forgiati, un blocco di bloccaggio centrale, un perno conico e un tappo di piombo. Il sistema di bloccaggio assicura il giunto sotto carichi di trazione ripetuti mantenendo un profilo compatibile con la catena.

Caratteristiche del prodotto

• Costruzione in acciaio legato forgiato
• Corpo in due pezzi con blocco di bloccaggio centrale
• Progettato per connettere spezzoni di catena d'ancora
• Compatibile con catene con perno e senza perno
• Disponibile per gradi di catena U2 e U3
• Trattato termicamente e sottoposto a prova di carico
• Marcatura di identificazione permanente e tracciabilità completa

Parametri
Dimensione catena (mm) | Grado catena | Materiale | Carico di prova | Carico minimo di rottura | Applicazione
12,5–22 | U2 / U3 | Acciaio legato forgiato | Secondo IACS UR W18 | Secondo IACS UR W18 | Piccole imbarcazioni commerciali
24–38 | U2 / U3 | Acciaio legato forgiato | Secondo IACS UR W18 | Secondo IACS UR W18 | Navi da carico
40–58 | U2 / U3 | Acciaio legato forgiato | Secondo IACS UR W18 | Secondo IACS UR W18 | Petroliere / portacontainer di massa
60–84 | U2 / U3 | Acciaio legato forgiato | Secondo IACS UR W18 | Secondo IACS UR W18 | Navi di supporto offshore
87–122 | U2 / U3 | Acciaio legato forgiato | Secondo IACS UR W18 | Secondo IACS UR W18 | FPSO / piattaforme offshore
124–162 | U2 / U3 | Acciaio legato forgiato | Secondo IACS UR W18 | Secondo IACS UR W18 | Sistemi di ormeggio permanenti

Norme e produzione
Prodotto in acciaio legato forgiato conformemente a IACS UR W18, IACS UR A1 e ISO 1704 e ai requisiti applicabili delle società di classificazione (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Tutti i componenti portanti sono forgiati a matrice chiusa, trattati termicamente, lavorati con precisione e calibrati dimensionalmente per corrispondere al grado di catena corrispondente.

Prove
Ogni grillo è soggetto a verifica della composizione chimica, ispezione della forgiatura, verifica del trattamento termico, controllo dimensionale, prova di carico, verifica delle proprietà a trazione, prova di durezza, ispezione a particelle magnetiche (MPI), ispezione visiva, verifica dell'assemblaggio e marcatura di identificazione permanente. Certificati materiali, rapporti di ispezione e certificati delle società di classificazione disponibili.

Applicazioni
Adatto per collegare catene d'ancora con perno e senza perno, catene di ormeggio offshore e cavi d'ancora per navi commerciali. Ampiamente impiegato su portacontainer, bulk carrier, petroliere, metaniere, piattaforme offshore, FPSO, unità di produzione flottante e unità navali.

Manutenzione
Ispezionare regolarmente l'usura del corpo, le deformazioni, l'usura del blocco centrale, la sicurezza del perno conico, l'integrità del tappo di piombo, la corrosione, le crepe e le marcature identificative. Verificare che i componenti di bloccaggio rimangano installati in modo sicuro dopo le operazioni di ancoraggio. Sostituire immediatamente i grilli Kenter danneggiati o usurati secondo i requisiti delle società di classificazione.

Specifiche tecniche

• Denominazione: Grillo Kenter
• Materiale: Acciaio legato forgiato (forgiatura a matrice chiusa, trattamento termico, lavorazione)
• Gradi di catena: U2 / U3
• Intervallo diametri nominali: 12,5 mm a 162 mm
• Applicazioni: Dalle piccole imbarcazioni commerciali ai sistemi di ormeggio permanenti (portacontainer, bulk carrier, petroliere, metaniere, piattaforme offshore, FPSO, unità navali)
• Standard di fabbricazione: IACS UR W18, IACS UR A1, ISO 1704; società di classificazione: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS
• Prove: Prova di carico, verifica delle proprietà a trazione, prova di durezza, MPI, ispezioni dimensionali e visive, marcatura di identificazione permanente
• Opzioni di imballaggio: Bancale in acciaio / Cassa in legno / Imballaggio sfuso
• MOQ: 100 pezzi
