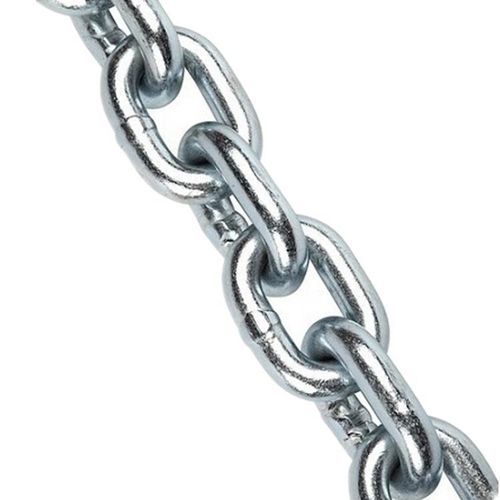

Catena per ancora Grade 43

in acciaio al carbonioin acciaio galvanizzato a caldoa maglia corta

Panoramica
La catena d'ancora per verricello Grade 43 High Test è una catena calibrata in acciaio al carbonio ad alta resistenza, prodotta secondo i requisiti NACM Grade 43. La geometria a maglia corta aumenta la flessibilità e riduce la tendenza ad aggrovigliarsi nella stiva della catena, rendendola adatta ai gypsy dei verricelli calibrati per catena HT. La catena è marchiata con l'identificatore G4 in rilievo e viene sottoposta a prova in fabbrica a due volte il carico di lavoro. Finiture disponibili: zincatura a caldo, zincatura elettrolitica o colore naturale in base alle condizioni operative dell'imbarcazione.

Introduzione
La catena Grade 43 (High Test) offre un rapporto resistenza/peso superiore rispetto alla Proof Coil (Grade 30) ed è comunemente impiegata per cime d'ancora e sistemi di verricello su imbarcazioni da diporto e commerciali. Non è omologata per sollevamento sospeso. Le varianti binder sono spesso fornite con ganci a maglia, ma la versione per verricello è specificata per applicazioni di ancoraggio e compatibilità con i gypsy calibrati.

Dettagli chiave del prodotto
La catena d'ancora Grade 43 High Test è progettata per ancoraggio marino e sistemi di verricello. Fornisce un Limite di Carico di Lavoro (WLL) significativamente superiore rispetto alla Grade 30 dello stesso diametro, mantenendo la compatibilità con gypsy calibrati HT. La produzione comprende prova di carico, calibrazione dimensionale, ispezione delle saldature e controllo del rivestimento prima della spedizione. Prodotto destinato esclusivamente all'ancoraggio e all'uso su verricelli, non per sollevamento sospeso.

Parametri

• Grado della catena: NACM Grade 43 High Test (riferimenti NACM e ASTM)
• Limite di carico di lavoro (WLL): Tensione massima raccomandata per una lunghezza diritta e integra di catena
• Prova di carico: Carico di prova applicato in fabbrica per verifica dell'integrità; non utilizzare come carico di progetto
• Forza minima di rottura: Risultato del test del produttore in trazione diretta; fornito come riferimento, non come garanzia di servizio
• Sollevamento sospeso: Non classificata né consentita per sollevamento sospeso, sollevamento con gru o carichi sospesi

Tabella delle dimensioni (ogni riga = Size | D (mm) | Inside Length A (mm) | Inside Length A +/- (mm) | Outside Width B (mm) | Outside Width B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG))
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Norme

• Nome: Grade 43 High Test Anchor Windlass Chain
• MOQ: 100 Metri
• Imballo: Tamburo in acciaio / Scatola di legno / Pedana in acciaio / Imballo sfuso
• Norme di fabbricazione: Prodotta in acciaio al carbonio ad alta resistenza secondo NACM Grade 43 High Test, specifiche materiali ASTM applicabili, ASME B30.26, OSHA 1910.184 e requisiti di produzione a maglie corte calibrate per sistemi di verricello marini; costruzione saldata elettricamente; finiture: zincatura a caldo, zincata o colore naturale
• Prove: Prova di carico, calibrazione dimensionale, ispezione saldature, ispezione visiva, verifica proprietà meccaniche e controllo del rivestimento; testata in fabbrica a due volte la WLL; rapporti di ispezione e certificati materiali disponibili su richiesta
• Applicazioni: Adatta per sistemi di verricello, cime d'ancora, yacht, imbarcazioni a vela, pescherecci, imbarcazioni da lavoro, strutture portuali e ormeggio in banchina dove è richiesta catena calibrata Grade 43 HT; non per sollevamento sospeso
• Manutenzione: Ispezionare regolarmente per corrosione, usura eccessiva, allungamento dei maglie, saldature incrinate, deformazione e danni al rivestimento; risciacquare con acqua dolce dopo esposizione prolungata ad acqua di mare e sostituire le sezioni usurate

Caratteristiche / specifiche tecniche

• Nome commerciale: Grade 43 High Test Anchor Windlass Chain
• Marca: TOPONE CHAIN
• Materiale: Acciaio al carbonio ad alta resistenza (costruzione saldata elettricamente)
• Tipo di maglia: Maglia corta calibrata (stampata G4)
• Uso previsto: Sistemi di verricello e ancoraggio marino
• Non adatto a: Sollevamento sospeso, sollevamento con gru, carichi sospesi
• Taglie disponibili: Standard 1/4 in. a 1/2 in. (6 mm–13 mm); gamma estesa 3 mm–32 mm (vedere tabella dimensioni)
• Finiture: Zincatura a caldo, zincata, colore naturale
• MOQ: 100 Metri
• Imballo: Tamburo in acciaio, scatola di legno, pedana in acciaio, imballo sfuso
• Test: Prova di carico, calibrazione dimensionale, ispezione saldature, ispezione visiva, verifica proprietà meccaniche, controllo del rivestimento; testata in fabbrica a due volte la WLL
• Conformità: NACM Grade 43, ASTM, ASME B30.26, OSHA 1910.184
• Identificazione: Marcatura stampata G4
• Peso per metro: Vedere tabella delle dimensioni
