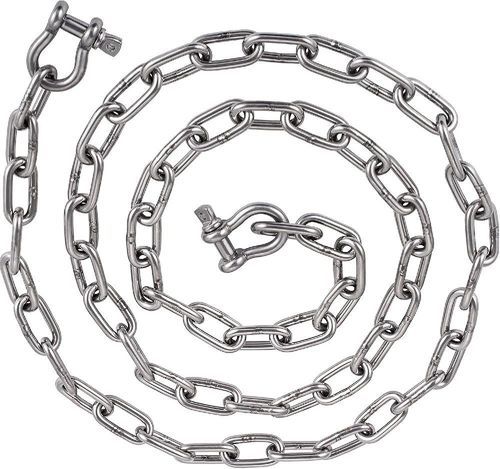

Linea di ancoraggio provvisoria DIN766

Scenari d'applicazione
Catena d'ancora, sistemi verricello, cime di ormeggio, strutture di marina e banchine, accessori d'ancoraggio per yacht e imbarcazioni, scale di imbarco e accessori di coperta, ferramenta marina per imbarcazioni da diporto e commerciali

Panoramica
La catena d'ancora DIN 766 è una catena a maglia corta calibrata, prodotta secondo i requisiti dimensionali DIN 766 per i pignoni del verricello. Disponibile in acciaio inossidabile AISI 304 o AISI 316, assicura un ingaggio preciso con i pignoni DIN 766 e buona resistenza alla corrosione in acqua dolce e salata. Le misure standard vanno da 6 mm a 16 mm; misure maggiori o personalizzate sono disponibili su richiesta. La catena è sottoposta a prove e ispezioni prima della spedizione. Non adatta al sollevamento sospeso.

Introduzione
Prodotta tramite saldatura a resistenza elettrica e successiva calibrazione, la catena DIN 766 mantiene passo e larghezza interna costanti per ridurre lo slittamento e garantire affidabilità nel calare e recuperare l'ancora. AISI 304 è indicata per acqua dolce e uso marino generale; AISI 316 (con molibdeno) è preferita per esposizione prolungata all'acqua di mare. Usi tipici: yacht, barche a vela, pescherecci, motoscafi e attrezzature da marina.

Caratteristiche del prodotto

• Prodotta secondo le dimensioni calibrate DIN 766
• Opzioni in AISI 304 o AISI 316
• Costruzione a maglia corta saldata per geometria costante
• Compatibile con pignoni del verricello DIN 766
• Elevata resistenza alla corrosione in ambiente marino
• Misure standard 6 mm–16 mm; disponibili misure aggiuntive
• Ispezione individuale e tracciabilità

Parametri
DIN766 SHORT LINK CHAIN
Header: Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

Norme / Dettagli prodotto
Nome prodotto: catena d'ancora
Materiale: acciaio inossidabile 316 (AISI 304 disponibile)
Articoli principali: catena d'ancora e ferramenta marina correlata per imbarcazioni e yacht
Brand: TopOne Chain
Carico di lavoro: 1400 KG (valore esemplificativo)
Confezione: 50 m (lunghezza standard)
Applicazione: ancoraggio, ormeggio e ferramenta marina generale
Tecnologia: saldatura a resistenza elettrica, calibrazione di precisione
Nota: specifiche speciali e marcature disponibili su richiesta

Specifiche tecniche

• Norme: prodotta secondo le dimensioni calibrate DIN 766
• Materiali: AISI 304 (acque interne/uso generale) e AISI 316 (resistenza migliorata in acqua di mare)
• Costruzione: catena a maglia corta saldata
• Misure: gamma standard 6 mm–16 mm; ulteriori misure disponibili (vedi tabella parametri)
• Ispezione e prove: calibrazione dimensionale, ispezione delle saldature, prove di carico e verifica meccanica; tracciabilità individuale
• Uso previsto: solo ancoraggio e ormeggio — non usare per sollevamento sospeso
• Compatibilità: passo calibrato e larghezza interna per ingaggio affidabile con i pignoni DIN 766
• Lunghezza confezione tipica: 50 m
