Grillo di sollevamento a D

per applicazioni marine

Overview

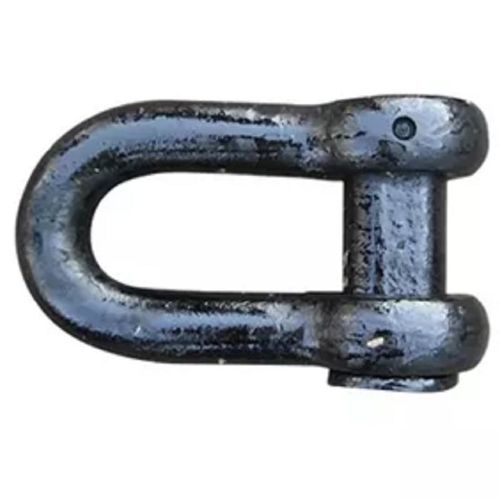

Il Grillo di giunzione Tipo D è un grillo di collegamento per catena d'ancora, forgiato, progettato per unire due sezioni di catena con perno o senza perno nei sistemi di ancoraggio marino e di ormeggio offshore. Le dimensioni nominali coprono diametri di catena da 12,5 mm a 162 mm e sono disponibili per le classi di catena U2 e U3.

Product Summary
L'insieme fornisce una connessione meccanica sicura mantenendo la compatibilità dimensionale con gli anelli adiacenti, garantendo il passaggio regolare attraverso casse catena, condotti e argani. Ogni grillo è sottoposto a prova di carico, ispezione e fornito con completa tracciabilità secondo i requisiti delle società di classificazione applicabili.

Introduction
Il grillo è un componente di collegamento rimovibile utilizzato per assemblare brani di catena d'ancora in un cavo continuo per navi commerciali, piattaforme offshore e sistemi di ormeggio permanenti. È realizzato in acciaio legato forgiato e progettato per corrispondere alle proprietà meccaniche e dimensionali delle catene con e senza perno.

Assembly
L'assemblaggio comprende corpo del grillo, perno di collegamento principale, perno di bloccaggio e tappo di piombo. Dopo l'installazione il perno di collegamento viene bloccato meccanicamente per evitare allentamenti sotto carichi ripetuti e nelle operazioni di manovra dell'ancora. L'insieme finito mantiene un profilo simile agli anelli adiacenti per consentire un funzionamento affidabile nelle apparecchiature di movimentazione della catena.

Manufacturing and Application
Prodotto mediante forgiatura in matrice chiusa seguita da lavorazione meccanica, trattamento termico, calibrazione dimensionale e prove di carico. I prodotti standard coprono diametri nominali 12,5–162 mm per le classi U2 e U3. Applicazioni tipiche: portacontainer, navi bulk, petroliere, navi GNL, FPSO, piattaforme offshore, unità navali e ormeggi permanenti.

Product Features

• Costruzione in acciaio legato forgiato
• Compatibile con catene a maglia con perno e senza perno
• Dimensioni nominali della catena: 12,5–162 mm
• Disponibile per classi U2 e U3
• Progettazione del perno di bloccaggio meccanico per fissaggio sicuro
• Profilo compatibile con argani e sistemi di movimentazione catena standard
• Marcatura permanente e tracciabilità completa

Parameters

• 12,5–22 mm | Classe: U2 / U3 | Prove & rotture: secondo IACS UR W18 | Materiale: acciaio legato forgiato | Applicazione: catena d'ancora delle navi
• 24–38 mm | Classe: U2 / U3 | Prove & rotture: secondo IACS UR W18 | Materiale: acciaio legato forgiato | Applicazione: ancoraggio marino
• 40–58 mm | Classe: U2 / U3 | Prove & rotture: secondo IACS UR W18 | Materiale: acciaio legato forgiato | Applicazione: ormeggio offshore
• 60–84 mm | Classe: U2 / U3 | Prove & rotture: secondo IACS UR W18 | Materiale: acciaio legato forgiato | Applicazione: piattaforme offshore
• 87–122 mm | Classe: U2 / U3 | Prove & rotture: secondo IACS UR W18 | Materiale: acciaio legato forgiato | Applicazione: FPSO / grandi unità
• 124–162 mm | Classe: U2 / U3 | Prove & rotture: secondo IACS UR W18 | Materiale: acciaio legato forgiato | Applicazione: ormeggio permanente

Standards and Quality
MOQ: 100 pezzi. Imballo: bancale in acciaio, cassa di legno o imballo sfuso. Prodotto in conformità a IACS UR W18, IACS UR A1, ISO 1704 e ai requisiti applicabili delle società di classificazione (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Tutti i componenti portanti sono forgiati, trattati termicamente e lavorati per corrispondere alle proprietà della classe di catena. Certificati materiali, rapporti di ispezione e certificati di classificazione disponibili.

Maintenance
Ispezionare regolarmente deformazioni del corpo, usura del perno, stato del perno di bloccaggio, integrità del tappo di piombo, corrosione, crepe e usura eccessiva. Verificare gli elementi di bloccaggio dopo le operazioni di manovra dell'ancora. Sostituire immediatamente i grilli danneggiati o usurati secondo i requisiti delle società di classificazione.

Technical specifications

• Modello: Joining Shackle Type D
• Materiale: acciaio legato forgiato
• Intervallo dimensionale della catena: 12,5 mm a 162 mm
• Classi di catena supportate: U2, U3
• Componenti: corpo del grillo; perno di collegamento principale; perno di bloccaggio; tappo di piombo
• Produzione: forgiatura in matrice chiusa, lavorazione, trattamento termico, calibrazione dimensionale
• Collaudi: prove di carico, verifica delle proprietà meccaniche, MPI ove applicabile, controllo durezza e ispezione dimensionale
• Norme: IACS UR W18, IACS UR A1, ISO 1704; conformità alle società di classificazione (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS)
• MOQ: 100 pezzi
• Imballo: bancale in acciaio, cassa di legno o imballo sfuso
• Identificazione: marcatura permanente e documentazione di tracciabilità completa
