Sistema di ancoraggio Delta

Descrizione del prodotto

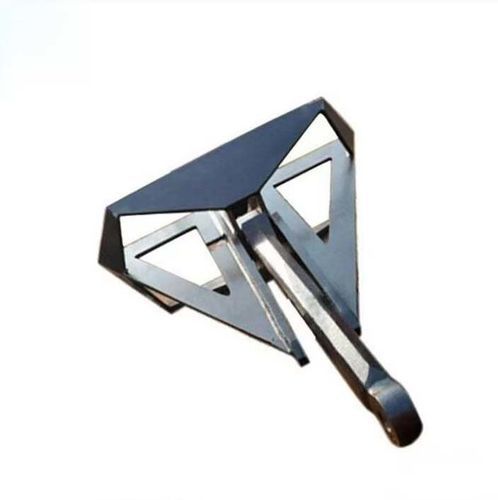

Delta Anchor è un'ancora a vomere ad alta capacità di tenuta (HHP) a gambo fisso, progettata per imbarcazioni da diporto e utilizzi marini commerciali. Presenta una costruzione monoblocco saldata, punta zavorrata e geometria auto-raddrizzante per una penetrazione immediata e una tenuta affidabile su fondali di sabbia, fango, ghiaia, argilla e fondali misti. I prodotti standard coprono dimensioni ridotte, mentre sono disponibili modelli personalizzati di maggior peso; materiali in acciaio al manganese o acciaio inox Duplex, finiture galvanizzate a caldo o inox lucido.

Introduzione
Delta Anchor impiega un design monoblocco saldato che elimina le giunture mobili presenti nelle ancore a vomere articolate. La lama stretta a forma di vomere e la punta zavorrata assicurano un rapido inserimento al primo contatto. Il gambo fisso garantisce robustezza strutturale, minore manutenzione e compatibilità con la maggior parte dei rulli di prua standard.

Caratteristiche del prodotto

• Ancora a vomere HHP a gambo fisso
• Costruzione monoblocco saldata per maggiore resistenza
• Punta zavorrata per penetrazione rapida
• Geometria auto-raddrizzante per orientamento affidabile
• Compatibile con la maggior parte dei rulli di prua per auto-lancio
• Prodotta in acciaio al manganese di alta qualità o acciaio inox Duplex
• Finiture: galvanizzato a caldo o inox lucido
• Gamma di peso standard: 4 kg a 63 kg; disponibili taglie su misura
• Approvazione generale Lloyd's Register come ancora HHP
• Identificazione permanente e completa tracciabilità

Parametri (dimensioni e carico di prova)
Peso nominale(kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Carico di prova (kN)
300 | 1380 | 1200 | 960 | 465 | 1080 | 45 | 98
500 | 1725 | 1500 | 1200 | 570 | 1350 | 48 | 143
750 | 1950 | 1700 | 1360 | 650 | 1530 | 50 | 198
1000 | 2150 | 1870 | 1500 | 710 | 1680 | 62 | 250
1500 | 2460 | 2140 | 1710 | 815 | 1920 | 70 | 350
2000 | 2715 | 2360 | 1890 | 900 | 2125 | 75 | 435
2500 | 2925 | 2540 | 2035 | 970 | 2290 | 80 | 510
3000 | 3105 | 2700 | 2160 | 1030 | 2430 | 90 | 576
3500 | 3240 | 2845 | 2280 | 1087 | 2565 | 90 | 635
4000 | 3375 | 2953 | 2315 | 1140 | 2650 | 100 | 686
5000 | 3658 | 3200 | 2560 | 1225 | 2900 | 110 | 776
6000 | 3935 | 3405 | 2720 | 1310 | 3125 | 110 | 875
7000 | 4120 | 3580 | 2860 | 1360 | 3220 | 117 | 968
7500 | 4215 | 3666 | 2925 | 1390 | 3295 | 124 | 1005
8000 | 4315 | 3750 | 3000 | 1425 | 3380 | 130 | 1048
9000 | 4490 | 3874 | 3120 | 1480 | 3512 | 135 | 1108
10000 | 4725 | 4100 | 3280 | 1560 | 3690 | 140 | 1172
11000 | 4868 | 4140 | 3310 | 1600 | 3750 | 145 | 1238
12000 | 4960 | 4275 | 3420 | 1640 | 3860 | 150 | 1300
13500 | 5120 | 4450 | 3560 | 1700 | 4000 | 155 | 1408
15000 | 5345 | 4600 | 3685 | 1735 | 4160 | 160 | 1520
18000 | 5678 | 4890 | 3919 | 1840 | 4418 | 170 | 1710
20000 | 5880 | 5065 | 4050 | 1900 | 4570 | 175 | 1840

Norme e produzione
Prodotta conformemente a ISO 1704, IACS Unified Requirement A1 e alle specifiche applicabili per la produzione di ancore marine. Materiali, saldature e ispezioni dimensionali sono certificati. Delta Anchor detiene l'Approvazione generale di Lloyd's Register come ancora HHP.

Prove e qualità
Il controllo qualità comprende verifica della composizione chimica, ispezione dimensionale e delle saldature, prove delle proprietà meccaniche, prove di carico, ispezione dei rivestimenti e marcatura di identificazione permanente. Certificati Lloyd's e certificati dei materiali sono registrati per lotto.

Applicazioni
Adatta per yacht, barche a vela, imbarcazioni a motore, pescherecci, unità di pattugliamento e soccorso, motobarche da lavoro e imbarcazioni commerciali che operano su fondali di sabbia, fango, ghiaia, argilla e fondali misti. Il design auto-lanciante è compatibile con la maggior parte dei sistemi di rullo di prua standard.

Manutenzione
Ispezionare regolarmente la deformazione del gambo, l'usura della lama, corrosione, danni al rivestimento e integrità delle saldature. Verificare la compatibilità con il rullo di prua e la catena d'ancora. Sostituire le ancore con deformazioni eccessive o danni strutturali. Pulire periodicamente le superfici zincate o inox per mantenere la resistenza alla corrosione.

Specifiche tecniche

• Modello: Delta Anchor
• Tipo: Ancora a vomere a gambo fisso, High Holding Power (HHP)
• Costruzione: Costruzione monoblocco saldata, punta zavorrata, geometria auto-raddrizzante
• Materiali: Acciaio al manganese di alta qualità o acciaio inox Duplex
• Finiture superficiali: Galvanizzato a caldo o inox lucido
• Gamma di peso standard: 4 kg a 63 kg (standard); modelli personalizzati disponibili
• Dimensioni imbarcazione coperte: ~6 m a 27 m (20 ft–90 ft)
• Approvazioni: Approvazione generale Lloyd's Register (HHP)
• Norme di produzione: ISO 1704, IACS Unified Requirement A1, saldature certificate e ispezione dimensionale
• Prove: Verifica della composizione chimica, ispezione dimensionale e delle saldature, prove meccaniche, prove di carico, ispezione dei rivestimenti, marcatura permanente; certificati Lloyd's registrati
• MOQ: 1 pezzo
• Opzioni di imballaggio: Cartone / Cassa in legno / Pedana d'acciaio
• Compatibilità: Catene d'ancora calibrate, catene galvanizzate, catene inox, girelli d'ancora standard
