Sistema di ancoraggio JIS Stock

Panoramica del prodotto

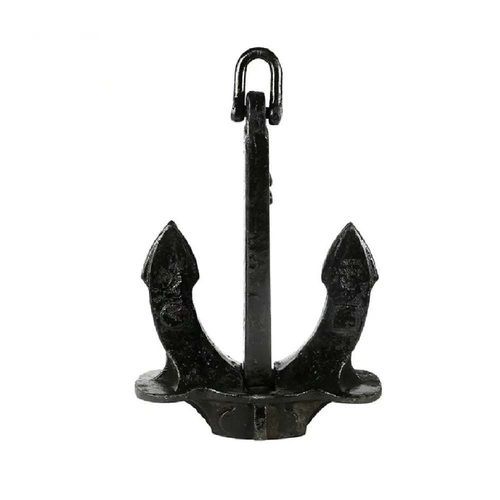

L'ancora con traversa JIS è un'ancora tradizionale a traversa fissa progettata secondo i requisiti JIS per l'ormeggio di pescherecci, rimorchiatori, chiatte e sistemi di ormeggio permanenti. Realizzata in acciaio fuso marino con gambo forgiato o fuso, traversa fissa, corona e due palette, la geometria consente a una pala di penetrare rapidamente il fondale per sviluppare la tenuta. I pesi nominali standard vanno da 500 a 20.000 kg; taglie maggiori disponibili su richiesta. Sono disponibili certificazioni delle principali società di classificazione.

Introduzione
L'ancora JIS presenta una traversa trasversale fissa posizionata perpendicolarmente al gambo. Durante l'ancoraggio la traversa costringe una pala ad infossarsi nel fondale mentre l'altra rimane esposta, assicurando un buon assestamento e prestazioni di tenuta affidabili su fondali molli e medi (fango, sabbia, argilla e fondali misti). La traversa fissa previene il rollio dopo l'atterraggio, migliorando la tenuta per ormeggi a lungo termine e piattaforme di lavoro.

Caratteristiche del prodotto

• Geometria tradizionale con traversa fissa
• Traversa trasversale fissa per un posizionamento stabile
• Costruzione in acciaio fuso marino con trattamento termico e lavorazioni meccaniche
• Intervallo di peso nominale: 500–20,000 kg (standard); taglie maggiori su richiesta
• Adatta a fondali di fango, sabbia, argilla e fondali misti
• Buona stabilità dopo penetrazione; compatibile con catene per ancore stud link
• Marcatura identificativa permanente e tracciabilità completa

Parametri
Peso nominale (kg) | L | L1 | L2 | H | H1 | B
100 | 540 | 378 | 750 | 91 | 395 | 230
125 | 580 | 405 | 810 | 97 | 425 | 248
150 | 612 | 432 | 855 | 104 | 452 | 264
180 | 650 | 459 | 910 | 111 | 480 | 280
240 | 720 | 510 | 1010 | 122 | 530 | 310
280 | 760 | 534 | 1060 | 130 | 560 | 325
300 | 770 | 540 | 1080 | 131 | 570 | 331
320 | 790 | 560 | 1100 | 132 | 580 | 338
360 | 820 | 580 | 1150 | 139 | 610 | 353
420 | 860 | 610 | 1200 | 146 | 640 | 370
480 | 900 | 640 | 1260 | 153 | 670 | 387
570 | 950 | 670 | 1330 | 162 | 700 | 408
660 | 660 | 710 | 1440 | 170 | 740 | 430
780 | 1060 | 750 | 1480 | 180 | 780 | 456
900 | 1110 | 780 | 1550 | 189 | 820 | 477
1020 | 1160 | 820 | 1620 | 197 | 860 | 500
1140 | 1200 | 850 | 1680 | 204 | 890 | 520
1290 | 1250 | 880 | 1750 | 212 | 920 | 540
1440 | 1300 | 920 | 1820 | 221 | 960 | 560
1590 | 1340 | 950 | 1880 | 228 | 990 | 580
1740 | 1380 | 980 | 1930 | 235 | 1020 | 600
1920 | 1430 | 1010 | 2000 | 243 | 1060 | 620
2100 | 1470 | 1040 | 2060 | 250 | 1090 | 640
2280 | 1510 | 1070 | 2110 | 257 | 1120 | 650
2460 | 1550 | 1100 | 2170 | 264 | 1150 | 670
2640 | 1590 | 1120 | 2230 | 270 | 1180 | 690
2850 | 1630 | 1150 | 2280 | 277 | 1210 | 700
3060 | 1670 | 1180 | 2340 | 284 | 1214 | 720
3780 | 1790 | 1260 | 2510 | 304 | 1320 | 770
4890 | 1950 | 1380 | 2730 | 332 | 1440 | 840
5610 | 2040 | 1440 | 2860 | 347 | 1510 | 880
8700 | 2380 | 1670 | 3320 | 403 | 1750 | 1020
15400 | 2860 | 2020 | 4000 | 486 | 2110 | 1230
29000 | 3530 | 2490 | 4840 | 600 | 2610 | 1520
38500 | 3880 | 2740 | 5430 | 660 | 2860 | 1670
46000 | 4120 | 2910 | 5770 | 700 | 3040 | 1770

Norme
Nome: JIS Stock Anchor
MOQ: 1 pezzo
Imballo: pallet d'acciaio / cassa di legno / imballo sfuso
Norme di produzione: prodotto in acciaio fuso marino conforme agli standard industriali giapponesi (JIS) e alle specifiche applicabili per la produzione di ancore marine. La produzione segue IACS UR A1, ISO 1704 e i requisiti delle società di classificazione. Certificati ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS e RMRS disponibili su richiesta.

Prove e manutenzione
Standard di prova: ogni ancora è sottoposta a verifica della composizione chimica, ispezione della fusione, controllo dimensionale, verifica del trattamento termico, prove delle proprietà meccaniche, prova di carico, ispezione visiva ed esami non distruttivi (MPI/UT ove applicabile). Vengono eseguiti test di sospensione e marcatura identificativa permanente prima della spedizione. Certificati di materiale e rapporti di ispezione fornibili.

Applicazioni
Adatta a pescherecci, rimorchiatori, chiatte, draghe, navi da carico interne, pontoni, scali galleggianti, imbarcazioni da lavoro e sistemi di ormeggio permanenti operanti su sabbia, fango, argilla e fondali misti. A causa della traversa fissa, l'ancora è principalmente utilizzata quando non sono necessari vani alloggiamento ancoraggio compatti e si richiede una tenuta a lungo termine.

Specifiche tecniche

• Nome prodotto: JIS stock anchor
• Tipo modello: ancora con traversa trasversale fissa
• Materiale: acciaio fuso marino
• Intervallo peso nominale: 500–20,000 kg (standard); taglie maggiori su richiesta
• Applicazioni: pescherecci, rimorchiatori, chiatte, pontoni, imbarcazioni da lavoro, draghe, navi interne, sistemi di ormeggio permanenti
• Fondali idonei: fango, sabbia, argilla, fondali misti
• Norme di fabbricazione: JIS, IACS UR A1, ISO 1704
• Certificati disponibili: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 1 pezzo
• Opzioni d'imballo: pallet d'acciaio, cassa di legno, imballo sfuso
• Controllo qualità: verifica composizione chimica, ispezione fusione, controllo dimensionale, verifica trattamento termico, prove proprietà meccaniche, proof testing, MPI/UT ove applicabile, test di sospensione, marcatura identificativa permanente
