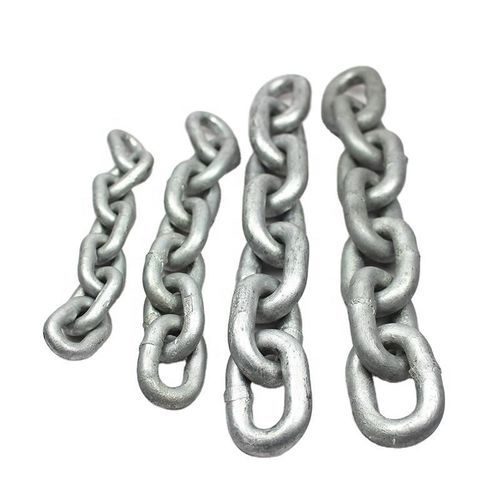

Catena per ancora

per rimorchioin acciaio al carbonioin acciaio inox 316

Descrizione del prodotto
La catena DIN 766 è una catena saldata a maglie corte calibrata, prodotta secondo i requisiti dimensionali della norma DIN 766. È progettata per innestarsi con precisione nelle pulegge metrico per verricello e viene impiegata per ancoraggio e ormeggio su imbarcazioni da diporto, yacht, pescherecci, imbarcazioni da lavoro, pontili e piccole navi commerciali. Materiali: acciaio al carbonio Classe 3 (finiture: zincato a caldo, zincato, verniciato nero o colore naturale) e acciaio inox AISI 316. Ogni lotto di produzione è calibrato, sottoposto a prove, ispezionato per le saldature e verificato nelle proprietà meccaniche per garantire la precisione dimensionale e il funzionamento affidabile del verricello. Non destinata al sollevamento sospeso.

Introduzione
DIN 766 definisce le dimensioni calibrate per passo della catena, lunghezza interna, dimensioni esterne e tolleranze di calibrazione affinché la catena funzioni correttamente con verricelli costruiti secondo lo stesso standard metrico. Le misure standard coprono comunemente da 6 mm a 26 mm, con dati di produzione/test disponibili fino a 32 mm.

Caratteristiche del prodotto

• Prodotta secondo le dimensioni calibrate DIN 766
• Costruzione in acciaio Classe 3 o acciaio inox AISI 316
• Misure indicate da 6 mm fino a 32 mm (comunemente 6 mm a 26 mm)
• Compatibile con mozzi per verricello metrici DIN 766
• Finiture disponibili: zincato a caldo, zincato, verniciato nero o colore naturale
• Calibrata, sottoposta a prove e ispezionata nelle saldature
• Adatta per ancoraggio e ormeggio marino (NON per sollevamento sospeso)

Parametri e Definizioni

• Classe della catena: DIN 766 (catene calibrate con materiale Classe 3)
• Carico di lavoro ammissibile (WLL): carico massimo di esercizio applicato in trazione diretta a una lunghezza di catena integra e non danneggiata
• Prova di carico: forza di prova applicata sotto carico di trazione controllato per verificare l'integrità di produzione (non è un limite di carico di servizio)
• Forza minima di rottura: forza minima alla quale i provini della catena si rompono in prova distruttiva; usata per la verifica del lotto (non è un limite di servizio o di progetto)
• Sollevamento sospeso: la catena non è progettata né certificata per sollevamento sospeso o carichi sospesi

Tabella delle dimensioni (colonne: TAGLIA (mm) | +/-MM | LUNGHEZZA INTERNA (MM) | +MM | -MM | LARGHEZZA INTERNA MM | LARGHEZZA ESTERNA MM | LUNGHEZZA PER 11 MAGLIE MM | +MM | -MM | PESO PER M KG)
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Norme, Imballaggio & Collaudi
MOQ: 100 metri
Opzioni di imballaggio: Tamburo in acciaio / Cassa di legno / Pedana in acciaio / Imballaggio sfuso
Standard di fabbricazione: DIN 766, ISO 4565, EN 24565 e BS 7160 per i requisiti dimensionali delle catene d'ancora calibrate. Materiali del prodotto: acciaio Classe 3 o acciaio inox AISI 316 con costruzione a maglie corte calibrate.
Standard di prova: prove di carico di verifica, calibrazione dimensionale, ispezione visiva e delle saldature, verifica delle proprietà meccaniche e prove di rottura minima eseguite durante la produzione. I valori di rottura servono per la verifica del lotto e non sono limiti di carico in servizio.

Applicazioni & Manutenzione
Adatta per sistemi verricello di ancoraggio, ancoraggio marino, ancoraggio yacht, pescherecci, imbarcazioni da lavoro, pontili, infrastrutture di marina, catene di barriera, applicazioni di sicurezza e usi marini non sospesi. Ispezionare regolarmente la catena per corrosione, usura, allungamento, saldature incrinate, maglie deformate, danni al rivestimento e compatibilità dimensionale con la puleggia del verricello. Rimuovere dal servizio le catene con usura eccessiva, deformazioni permanenti o saldature danneggiate.

Specifiche tecniche

• Standard: DIN 766 (catena saldata calibrata a maglie corte)
• Materiali: acciaio Classe 3 o acciaio inox AISI 316
• Finiture (acciaio): zincato a caldo, zincato, verniciato nero, colore naturale
• Misure: 2 mm – 32 mm (comunemente 6 mm – 26 mm)
• Uso previsto: sistemi verricello di ancoraggio, ancoraggio e ormeggio (NON per sollevamento sospeso)
• Controllo qualità: calibrazione, prove di carico, ispezione saldature e verifica meccanica
• MOQ: 100 metri
• Imballaggio: Tamburo in acciaio, Cassa di legno, Pedana in acciaio o imballaggio sfuso
