Catena per ancora G43

in acciaio al carbonioin acciaio galvanizzatozincata

Introduzione

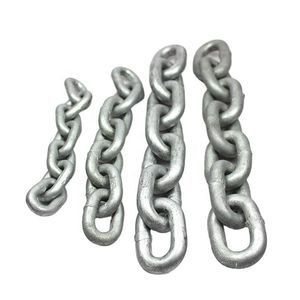

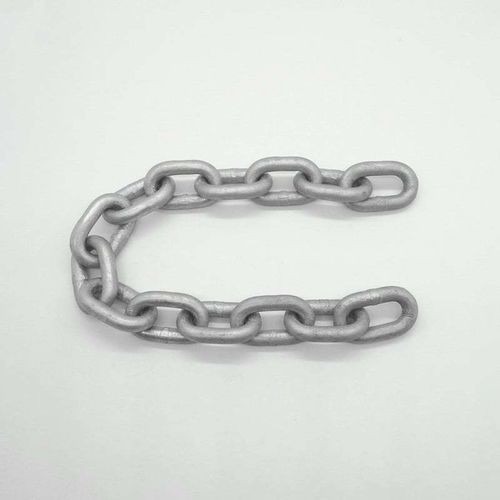

La catena d'ancora corta G43 zincata a caldo è una catena a maglia corta saldata in acciaio al carbonio ad alta resistenza, progettata per argani d'ancora, ancoraggio marino e applicazioni di ormeggio correlate. La costruzione calibrata a maglia corta garantisce un accoppiamento affidabile con i mozzi dell'argano compatibili, riduce le torsioni e migliora la flessibilità durante lo svolgimento e l'avvolgimento. La classe 43 offre un limite di carico di lavoro superiore per lo stesso diametro rispetto alla classe 30. La catena è trattata mediante zincatura a caldo per la protezione dalla corrosione in acqua dolce e salata. Questo prodotto è destinato esclusivamente ad ancoraggio e ormeggio e non è idoneo per sollevamenti in sospensione.

Caratteristiche principali

• Catena Classe 43 (High Test) con rapporto resistenza/peso migliorato rispetto alla catena proof coil Classe 30.
• Costruzione calibrata a maglia corta per un ingaggio positivo con i mozzi dell'argano.
• Finitura zincata a caldo per resistenza alla corrosione in ambienti marini.
• Prodotta in acciaio al carbonio ad alta resistenza con maglie saldate elettricamente.
• Non utilizzare per sollevamenti sospesi o carichi sospesi — solo per ancoraggio e ormeggio.
• Ogni lotto di produzione è sottoposto a ispezione delle saldature, calibrazione dimensionale, prova di carico, verifica delle proprietà meccaniche e ispezione visiva.

Norme e qualità

• Classe: 43 (High Test), offre maggiore resistenza rispetto alla Classe 30 standard.
• Standard di produzione: Conforme alle specifiche NACM e ISO per catena calibrata a maglia corta.
• Materiale: Acciaio al carbonio ad alta resistenza selezionato per durabilità e prestazioni.
• Finitura: Zincatura a caldo per resistenza alla corrosione in ambiente marino.
• Calibrazione e test: Ogni maglia è sottoposta a prova di carico e calibrazione per garantire un funzionamento regolare con gli argani d'ancora.
• Avvertenza di impiego: Progettata specificamente per ancoraggio e ormeggio — non per sollevamenti sospesi.

Tabella delle specifiche tecniche (righe estratte dalla tabella prodotto; i valori corrispondono alle colonne della tabella come presentate nella pagina)
Ordine intestazioni (come nella tabella sorgente): Diametro, (tolleranza), Lunghezza interna, (tolleranza +), (tolleranza -), Larghezza interna, Larghezza esterna, Lunghezza per 11 maglie, Peso (kg/m), Carico di prova (kN), Carico di rottura (kN).
Righe (ogni riga elenca i valori delle celle nella stessa sequenza della tabella):
2, 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1, 0.5, 0.07
3, 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.1, 0.7, 0.16
4, 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32, 3.92, 8
5, 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5, 6.25, 12.5
6, 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8, 7.84, 16
7, 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3, 1.4, 1.1, 12.3, 25
8, 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4, 15.7, 32
9, 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8, 19.6, 40
10, 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2, 24.5, 50
11, 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4, 2, 2.7, 31.4, 63
12, 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.1, 35.7, 71.5
13, 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8, 39.2, 80
14, 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4, 49, 100
16, 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6, 3, 5.7, 62.7, 125
18, 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3, 78.4, 160
19, 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7, 3.7, 7.97, 90, 180
20, 1, 56, 1, 0.5, 24, 68, 616, 7.4, 3.7, 9, 98, 200
23, 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12, 123.5, 250
26, 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15, 156.8, 320
28, 1.4, 78, 1.3, 0.65, 33.8, 95.2, 858, 10.2, 5.1, 18
30, 1.5, 84, 1.4, 0.7, 41, 102, 924, 11, 5.5, 19.5
32, 1.6, 90, 1.5, 0.75, 43, 108.8, 990, 11.8, 5.9, 23

Caratteristiche / Specifiche tecniche

• Prodotto: Catena d'ancora corta G43 zincata a caldo.
• Classe: 43 (High Test).
• Materiale: Acciaio al carbonio ad alta resistenza, costruzione a maglia corta saldata elettricamente.
• Finitura: Zincatura a caldo per resistenza alla corrosione a lungo termine (adatta ad acqua dolce e salata).
• Produzione e collaudi: Ispezione delle saldature, calibrazione dimensionale, prova di carico, verifica delle proprietà meccaniche, ispezione visiva.
• Applicazione: Argani d'ancora, cime d'ancora, ormeggio banchina, catene di servizio, uso marino generale — non per sollevamento sospeso.
• Diametri disponibili: Diverse misure da 2 mm a 32 mm (la tabella sopra mostra l'intervallo completo e i dati di carico/peso corrispondenti).
