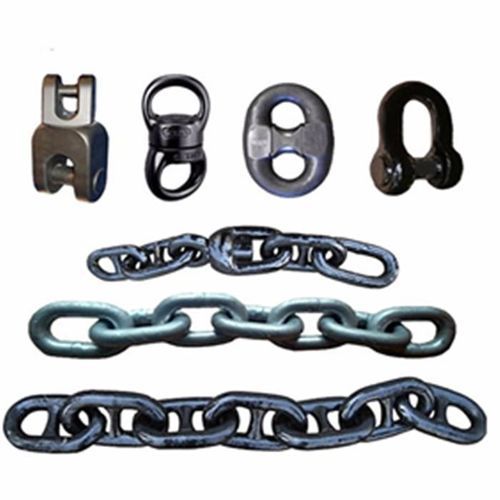

Catena per ancora U series

in acciaiocon attacco a puntaper carichi pesanti

Descrizione del prodotto
La catena d'ancora a maglia con perno interno è realizzata con maglie in acciaio saldate a flash butt e dotate di perno interno che aumenta la rigidità, riduce la deformazione delle maglie sotto carico di trazione e aiuta a prevenire l'intreccio durante le manovre. È progettata per ancoraggio nave e sistemi di ormeggio offshore che richiedono stabilità dimensionale, elevata resistenza a trazione e completa tracciabilità. Diametri nominali: 12,5 mm – 90 mm; lunghezze standard per spezzone: 25 m o 27,5 m. Gradi d'acciaio: CM490, CM690. Livelli di resistenza: U1, U2, U3.

Introduzione
Il design con perno interno migliora la resistenza alla torsione e limita la deformazione durante il passaggio su argani e in locali catena. Le catene sono prodotte mediante saldatura flash butt, quindi calibrate, sottoposte a trattamento termico, ispezione dimensionale e prove di carico e rottura. Gli spezzoni vengono collegati con grilli Kenter o grilli di giunzione per formare il cavo d'ancora completo. Applicazioni tipiche: navi commerciali, portacontainer, bulk carrier, petroliere, metaniere, piattaforme offshore, FPSO, infrastrutture portuali e unità militari. Accessori compatibili disponibili (grilli, girevoli, maglie terminali allargate, ancore).

Caratteristiche del prodotto

• Costruzione in acciaio saldato flash butt
• Perno interno per migliore distribuzione dei carichi e riduzione della deformazione
• Disponibile nelle classi di resistenza U1, U2 e U3
• Diametri nominali: 12,5 mm – 90 mm
• Lunghezze spezzone standard: 25 m o 27,5 m
• Gradi materiali: CM490, CM690
• Marcatura permanente per tracciabilità completa
• Compatibile con accessori di ancoraggio marino standard (grilli, girevoli, maglie terminali, ancore)
• Finiture: zincatura a caldo, nero, naturale
• Certificati disponibili su richiesta: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS

Tabella dei parametri
D(φ) / DIAMETRO | DIMENSIONE MAGLIA | AM1 U1 (PROVA KN / ROTTURA KN) | AM2 U2 (PROVA KN / ROTTURA KN) | AM3 U3 (PROVA KN / ROTTURA KN) | PESO APPROSS. (27,5M) KG
1/2 | 12,5 | 75 / 45 | 46 / 66 | 66 / 92 | 98,00
9/16 | 14 | 84 / 50,4 | 58 / 82 | 82 / 116 | 119,00
5/8 | 16 | 96 / 57,6 | 76 / 107 | 107 / 150 | 156,00
... (tabella completa disponibile su richiesta)

Normative
Prodotta conformemente a ISO 1704, IACS UR W18 e A1, normative EN e GB applicabili e specifiche di costruzione navale. Possibilità di certificazione da ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS e RMRS su richiesta. I test comprendono verifica della composizione chimica, prove meccaniche, ispezione delle saldature flash, controllo dimensionale, prova di carico e prova di rottura. Trattamento termico, controllo della durezza e marcatura di identificazione permanente completati prima della spedizione. Certificati materiali e documentazione di tracciabilità forniti con ogni ordine.

Caratteristiche / Specifiche tecniche

• Tipo: catena a maglia saldata con perno interno (stud link)
• Materiale: acciaio (CM490, CM690)
• Classi / Livelli di resistenza: U1, U2, U3
• Intervallo diametri nominali: 12,5 mm – 90 mm
• Lunghezze spezzone standard: 25 m o 27,5 m
• Finitura: zincatura a caldo, nero, naturale
• Certificati disponibili: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 100 metri
• Imballo: pallet in acciaio o fascio
• Processo produttivo: saldatura flash butt, calibratura, trattamento termico
• Collaudi: prova di carico, prova di rottura, ispezione chimica e meccanica, marcatura permanente
• Accessori disponibili: grilli, girevoli, grilli di giunzione, maglie terminali allargate, ancore
