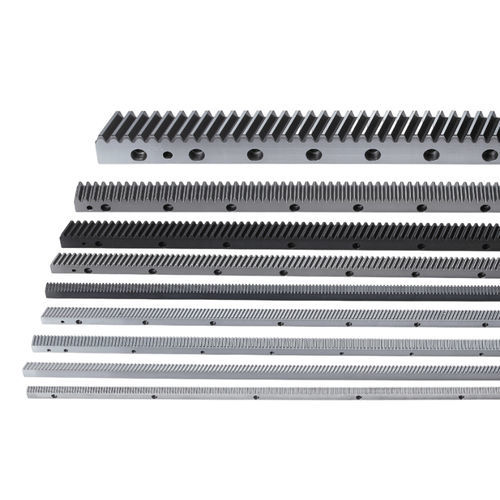

Cremagliera elicoidale CHTGH04010-DIN7
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Lunghezza
Max.: 1.017,88 mm
(40,074 in)Min.: 960 mm
(37,795 in)
Descrizione
Panoramica del prodotto
Dati tecnici
Unità
mm
Caratteristiche / Specifiche tecniche
- Materiale: S50C / S45C
- Angolo di elica destro: 19°31′42″
- Trattamento termico: temprato (HRC50-55)
- Denti: temprati e rettificati
- Rettificato su tutti i lati dopo la tempra
Dati tecnici
- Profilo dente: elicoidale
- Codice prodotto: CHTGH
- Modulo (M): 4
- Trattamento denti: rettifica denti
- Trattamento termico: temprato
- Qualità (Q): DIN 7
- Materiale: S50C
- Intervallo lunghezza (L): 960 - 1017.88 mm
- Lunghezza (L): 1000.00 mm
- L2: 13.8 mm
- Numero denti (Z): 75
- Larghezza (B): 39 mm
- Altezza (A0): 39 mm
- Altezza linea primitiva (A1): 35 mm
- D: 62.5 mm
- I: 125 mm
- Numero fori (N°): 8
- A: 12 mm
- ød1: 10 mm
- øD: 15 mm
- E: 9 mm
- D1: 33.3 mm
- I1: 933.4 mm
- ød2: 7.7 mm
- Sbavo (f): 2 mm
- Errore totale di passo (Fp): 0.052 mm
- Intervallo forza massima di avanzamento: 10 - 30 kN
- Forza massima di avanzamento: 25.79 kN
- Peso: 10.8 kg
- Angolo di elica destro (β): 19°31′42″
Unità
mm
Caratteristiche / Specifiche tecniche
- Profilo dente: elicoidale
- Codice: CHTGH
- Modulo: 4
- Materiale: S50C / S45C
- Qualità: DIN 7
- Lunghezza: 1000.00 mm (intervallo 960–1017.88 mm)
- Larghezza B: 39 mm
- Numero denti Z: 75
- Altezza linea primitiva A1: 35 mm
- Forza massima di avanzamento: 25.79 kN (intervallo 10–30 kN)
- Peso: 10.8 kg
