Cremagliera elicoidale CHTGH05020-DIN7
rettificata

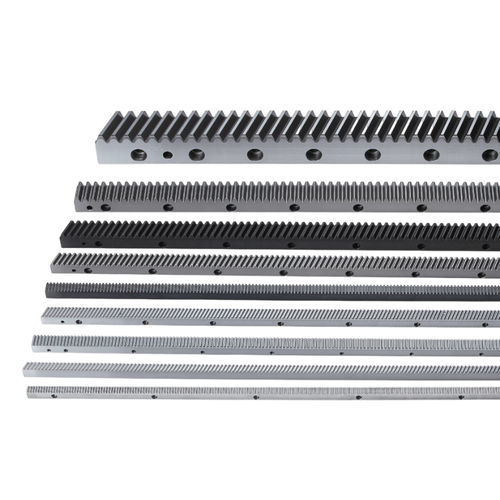

Cremagliera elicoidale - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - rettificata
Cremagliera elicoidale - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - rettificata
Cremagliera elicoidale - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - rettificata - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Yuan Yi Chang Machinery Co., Ltd. (YYC)

Caratteristiche

Dentatura
elicoidale
Altre caratteristiche
rettificata
Lunghezza

Max.: 2.035,75 mm
(80,148 in)

Min.: 1.920 mm
(75,591 in)

Descrizione

Panoramica del prodotto
Cremagliera elicoidale per trasmissione di potenza industriale. Materiale: S50C / S45C. Angolo elicoidale destro: 19°31'42". Denti temprati e rettificati; componente rettificato su tutti i lati dopo la tempra. Trattamento termico: temprato HRC50-55.

Dati tecnici
Codice prodotto: CHTGH
Modulo (M): 5
Numero di denti (Z): 120
Lunghezza (L): 2000.00 mm (intervallo 1920 - 2035.75 mm)
Larghezza (B): 49 mm
Altezza (A0): 39 mm
Altezza linea di passo (A1): 34 mm
Angolo elicoidale destro (β): 19°31'42"
Peso: 26.0 kg
Forza massima di avanzamento: 41.37 kN (intervallo 30 - 50 kN)

Specifiche principali
  • Profilo dentale: elicoidale
  • Materiale: S50C / S45C
  • Trattamento termico: temprato (HRC50-55)
  • Trattamento denti: rettificati
  • Qualità: DIN 7
  • Modulo: 5
  • Intervallo lunghezze: 1920 - 2035.75 mm
  • Numero di denti: 120
  • Dimensioni: D 62.5 mm / I 125 mm / ød1 14 mm / øD 20 mm / D1 37.5 mm / ød2 11.7 mm
  • Smusso (f): 3 mm
  • Errore totale di passo (Fp): 0.068
  • Unità: mm
