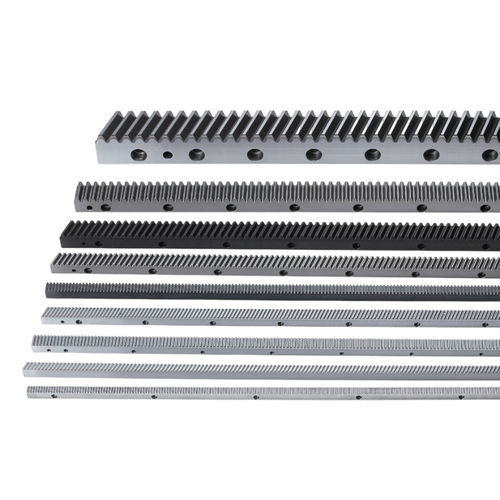

Cremagliera elicoidale MHTMQ05020-DIN8temprata
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Altre caratteristiche
- temprata
- Lunghezza
2.000 mm
(78,74 in)
Descrizione
Panoramica del prodotto
Dati tecnici
Profilo dente: Elicoidale
Codice prodotto: MHTMQ05020-DIN8
Modulo (M): 5
Trattamento denti: Fresato
Trattamento termico: Tempra e rinvenimento (HRC20-28)
Qualità (Q): DIN 8
Materiale: SCM440
Intervallo lunghezze (L): 1920-2035.75 mm
Lunghezza (L): 2000.00 mm
L2: 17,4 mm
Numero denti (Z): 120
Larghezza (B): 49 mm
Altezza (A0): 39 mm
Altezza linea di passo (A1): 34 mm
D: 62,5 mm
I: 125 mm
Numero di fori (N°): 16
A: 12 mm
ød1: 14 mm
ød2: 11,7 mm
øD: 20 mm
D1: 37,5 mm
E: 13 mm
I1: 1925 mm
Sbordo (f): 3 mm
Errore totale passo (Fp): 0,200
Intervallo forza massima avanzamento: 10-30 kN
Forza massima avanzamento: 11,87 kN
Peso: 26,0 KG
Angolo elicoidale destro (β): 19°31'42"
Unità
mm
Specifiche chiave
- Tipologia: Cremagliera elicoidale (mano destra)
- Codice prodotto: MHTMQ05020-DIN8
- Modulo: 5
- Lunghezza: 2000,00 mm (intervallo 1920–2035,75 mm)
- Materiale: SCM440
- Trattamento termico: Tempra e rinvenimento, durezza HRC20-28
- Trattamento dei denti: Fresato
Dati tecnici
Profilo dente: Elicoidale
Codice prodotto: MHTMQ05020-DIN8
Modulo (M): 5
Trattamento denti: Fresato
Trattamento termico: Tempra e rinvenimento (HRC20-28)
Qualità (Q): DIN 8
Materiale: SCM440
Intervallo lunghezze (L): 1920-2035.75 mm
Lunghezza (L): 2000.00 mm
L2: 17,4 mm
Numero denti (Z): 120
Larghezza (B): 49 mm
Altezza (A0): 39 mm
Altezza linea di passo (A1): 34 mm
D: 62,5 mm
I: 125 mm
Numero di fori (N°): 16
A: 12 mm
ød1: 14 mm
ød2: 11,7 mm
øD: 20 mm
D1: 37,5 mm
E: 13 mm
I1: 1925 mm
Sbordo (f): 3 mm
Errore totale passo (Fp): 0,200
Intervallo forza massima avanzamento: 10-30 kN
Forza massima avanzamento: 11,87 kN
Peso: 26,0 KG
Angolo elicoidale destro (β): 19°31'42"
Unità
mm
Specifiche chiave
- Codice prodotto: MHTMQ
- Modulo (M): 5
- Numero denti (Z): 120
- Lunghezza: 2000,00 mm (intervallo 1920-2035.75 mm)
- Larghezza (B): 49 mm
- Altezza (A0): 39 mm
- Altezza linea di passo (A1): 34 mm
- D: 62,5 mm
- I: 125 mm
- Numero di fori (N°): 16
- A: 12 mm
- ød1: 14 mm
- ød2: 11,7 mm
- øD: 20 mm
- D1: 37,5 mm
- E: 13 mm
- I1: 1925 mm
- Sbordo (f): 3 mm
- Errore totale passo (Fp): 0,200
- Intervallo forza massima avanzamento: 10-30 kN
- Forza massima avanzamento: 11,87 kN
- Peso: 26,0 KG
- Materiale: SCM440
- Trattamento denti: Fresato
- Trattamento termico: Tempra e rinvenimento (durezza HRC20-28)
- Angolo elicoidale destro: 19°31'42"
