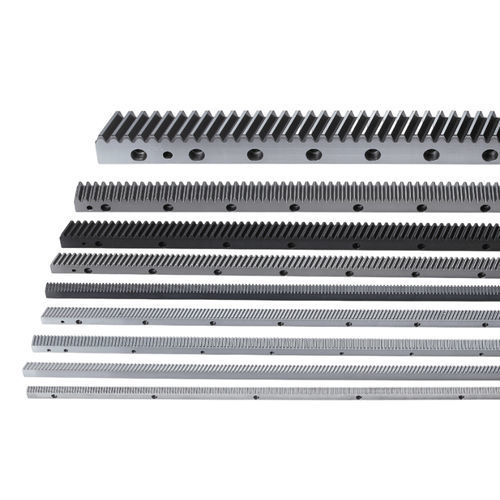

Cremagliera elicoidale CHTMH08020-DIN10
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Lunghezza
1.920 mm
(75,591 in)
Descrizione
Panoramica prodotto
Dati tecnici
Caratteristiche / specifiche tecniche
- Tipo: Sezione di ingranaggio elicoidale per trasmissione industriale
- Materiale: S50C
- Angolo di elica destro: 19°31'42"
- Trattamento termico: Tempra (durezza HRC50-55)
- Trattamento denti: Fresato; denti temprati e sabbiati
Dati tecnici
- Profilo dente: Elicoidale
- Codice prodotto: CHTMH
- Modulo (M): 8
- Trattamento denti: Fresato
- Trattamento termico: Tempra
- Qualità (Q): DIN 10
- Materiale: S50C
- Intervallo lunghezze (L): 1920-2035.75 mm
- Lunghezza (L): 1920.00 mm
- L2: 28.0 mm
- Numero denti (Z): 72
- Larghezza (B): 79 mm
- Altezza (A0): 79 mm
- Altezza linea di passo (A1): 71 mm
- D: 60 mm
- I: 120 mm
- Numero fori (N°): 16
- A: 25 mm
- ød1: 22 mm
- øD: 33 mm
- E: 21 mm
- D1: 120 mm
- I1: 1680 mm
- ød2: 19.7 mm
- Sbavatura (f): 4 mm
- Errore totale passo (Fp): 0.400 mm
- Campo forza massima di avanzamento (kN): 50-100 kN
- Forza massima di avanzamento (kN): 86.30 kN
- Peso (kg): 82.0
- Angolo di elica destro (β): 19°31'42"
- Unità: mm
Caratteristiche / specifiche tecniche
- Modello / Riferimento: CHTMH08020-DIN10
- Codice prodotto: CHTMH
- Modulo: 8
- Materiale: S50C
- Trattamento termico: Tempra (HRC50-55)
- Trattamento denti: Fresato; denti temprati e sabbiati
- Qualità: DIN 10
- Lunghezza (L): 1920.00 mm (Intervallo: 1920-2035.75 mm)
- Numero denti: 72
- Larghezza (B): 79 mm
- Peso: 82.0 kg
- Angolo di elica destro: 19°31'42"
- Unità: mm
