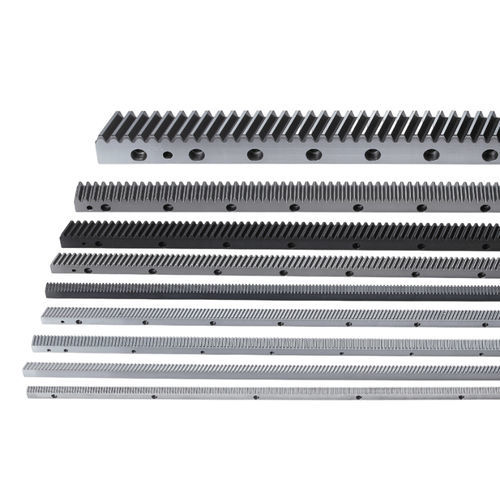

Cremagliera elicoidale MSTMQ02010-DIN8

temprata

Panoramica

• Materiale: SCM440
• Trattamento termico: tempra e rinvenimento (durezza HRC20-28)
• Trattamento denti: fresatura

Dati tecnici
Profilo denti: diritto
Codice prodotto: MSTMQ
Modulo (M): 2
Classe di precisione (Q): DIN 8
Lunghezza (L): 1005.31 mm (intervallo 960-1017.88 mm)
Numero denti (Z): 160
Larghezza (B): 25 mm
Altezza (A0): 24 mm
Altezza linea di passo (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
Numero fori: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
Smusso (f): 2 mm
Errore totale del passo (Fp): 0.100
Intervallo forza massima di avanzamento (kN): ≦10 kN
Forza massima di avanzamento (kN): 1.31 kN
Peso: 4.2 kg
Unità: mm

Specifiche principali

• Materiale: SCM440
• Trattamento termico: tempra e rinvenimento (durezza HRC20-28)
• Trattamento superficie/denti: fresatura
• Profilo denti: diritto
• Codice prodotto: MSTMQ
• Modulo (M): 2
• Classe di precisione (Q): DIN 8
• Intervallo lunghezza (L): 960-1017.88 mm
• Lunghezza (L): 1005.31 mm
• Numero denti (Z): 160
• Larghezza (B): 25 mm
• Altezza (A0): 24 mm
• Altezza linea di passo (A1): 22 mm
• D: 62.83 mm
• I: 125.66 mm
• Numero fori: 8
• A: 8 mm
• ød1: 7 mm
• øD: 11 mm
• E: 7 mm
• D1: 31.3 mm
• I1: 942.7 mm
• ød2: 5.7 mm
• Smusso (f): 2 mm
• Errore totale del passo (Fp): 0.100
• Intervallo forza massima di avanzamento (kN): ≦10 kN
• Forza massima di avanzamento (kN): 1.31 kN
• Peso: 4.2 kg
• Unità: mm
