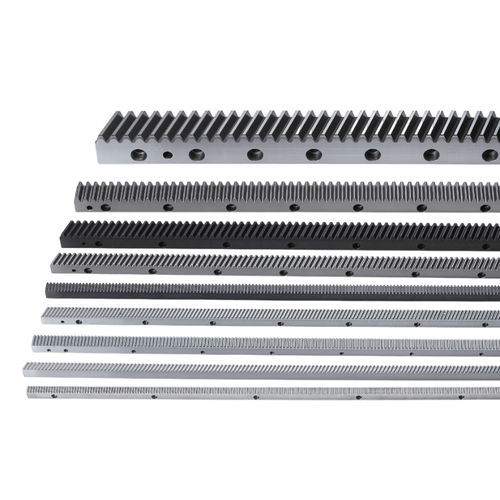

Cremagliera elicoidale CHTM02020-DIN8di precisionelineare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Altre caratteristiche
- di precisione, lineare
- Lunghezza
Max.: 2.035,75 mm
(80,148 in)Min.: 1.920 mm
(75,591 in)
Descrizione
Panoramica del prodotto
Dati tecnici
Applicazioni e vantaggi
- Cremagliera elicoidale fresata, modello CHTM02020-DIN8
- Materiale: S50C (senza trattamento termico, superficie dentata fresata)
- Modulo: 2 · Angolo di elica destro: 19°31'42"
- Trattamento denti: fresato · Precisione: DIN 8 · Lunghezza: 2000,00 mm (intervallo 1920–2035,75 mm)
Dati tecnici
- Profilo del dente: elicoidale
- Codice prodotto: CHTM
- Modulo (M): 2
- Trattamento denti: fresato
- Qualità (Q): DIN 8
- Materiale: S50C
- Intervallo di lunghezza (L): 1920–2035,75 mm · Lunghezza (L): 2000,00 mm
- L2: 8,9 mm · Numero di denti (Z): 300
- Larghezza (B): 25 mm · Altezza (A0): 24 mm · Altezza linea primitiva (A1): 22 mm
- D: 62,5 mm · I: 125
- Numero fori: 16 · A: 8 mm
- ød1: 7 mm · øD: 11 mm · E: 7 mm · D1: 31,7 mm · I1: 1936,6 mm · ød2: 5,7 mm
- Sbavatura (f): 2 mm · Errore totale di passo (Fp): 0,078 mm/m
- Intervallo forza massima di avanzamento (kN): ≦10 · Forza massima di avanzamento (kN): 1,53
- Peso: 8,2 kg · Angolo di elica destro (β): 19°31'42"
Applicazioni e vantaggi
- Adatta per applicazioni di trasmissione lineare a precisione media: macchine CNC, porte automatiche, impianti di stoccaggio
- Il profilo elicoidale migliora la distribuzione del carico e riduce il rumore di ingranamento rispetto alle cremagliere diritte
- Precisione DIN 8 e controllo dell'errore totale di passo (0,078 mm/m) per movimento lineare costante
- Soluzione economica quando è sufficiente la fresatura della superficie e non è richiesto trattamento termico
