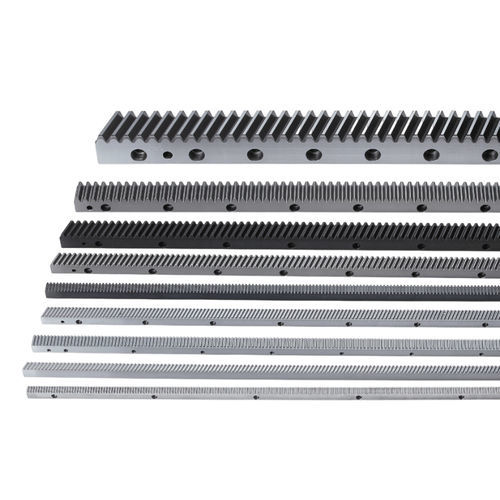

Cremagliera elicoidale CHTMH02010-DIN10
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Lunghezza
1.000 mm
(39,37 in)
Descrizione
Panoramica del prodotto
Dati tecnici
Unità
- Tipo: Ruota dentata elicoidale
- Codice prodotto: CHTMH02010-DIN10
- Materiale: S50C
- Angolo di elica mano destra: 19°31'42"
- Trattamento termico: Indurito (HRC50-55)
- Finitura superficiale: Denti fresati; denti induriti e sabbiati
Dati tecnici
- Profilo dentale: Elicoidale
- Modulo (M): 2
- Numero di denti (Z): 150
- Lunghezza (L): 1000.00 mm (intervallo 960-1017.88 mm)
- L2: 8.5 mm
- Larghezza (B): 24 mm
- Altezza (A0): 24 mm
- Altezza della linea di passo (A1): 22 mm
- D: 62.5 mm
- I: 125 mm
- Numero di fori: 8
- ød1: 7 mm; øD: 11 mm; ød2: 5.7 mm
- D1: 31.7 mm; I1: 936.6 mm
- Sbavatura (f): 2 mm
- Errore totale di passo (Fp): 0.200
- Intervallo forza massima di avanzamento: ≤10 kN; Forza massima di avanzamento: 6.48 kN
- Peso: 4.1 kg
Unità
- mm, kN, kg
