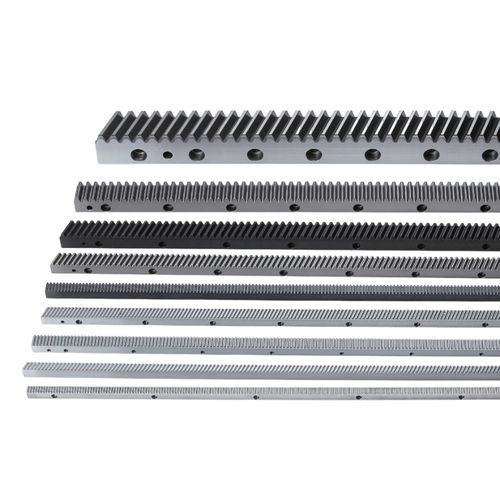

Cremagliera elicoidale CHTMH10010-DIN10
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Lunghezza
1.000 mm
(39,37 in)
Descrizione
Panoramica del prodotto
Dati tecnici
Unità
mm
Caratteristiche / specifiche tecniche
- Materiale: S50C
- Angolo di elica destrorsa: 19°31'42"
- Indurito: Durezza HRC50-55
- Finitura: Fresato, denti induriti e sabbiati
Dati tecnici
- Profilo dente: Elicoidale
- Codice prodotto: CHTMH
- Modulo (M): 10
- Trattamento denti: Fresato
- Trattamento termico: Indurito
- Qualità (Q): DIN 10
- Materiale: S50C
- Intervallo lunghezze (L): 960-1017.88
- Lunghezza (L): 1000.00
- L2: 35.1
- Numero denti (Z): 30
- Larghezza (B): 99
- Altezza (A0): 99
- Altezza linea di passo (A1): 89
- D: 62.5
- I: 125
- Numero fori (N°): 8
- A: 32
- ød1: 33
- øD: 48
- E: 32
- D1: 125
- I1: 750
- ød2: 19.7
- Smeriglio (f): 5
- Errore totale passo (Fp): 0.200
- Intervallo forza di avanzamento max (kN): ＞100
- Forza di avanzamento max (kN): 135.18
- Peso (KG): 63.0
- Angolo di elica destrorsa (β): 19°31'42"
Unità
mm
Caratteristiche / specifiche tecniche
- Profilo dente: Elicoidale
- Codice prodotto: CHTMH
- Modulo (M): 10
- Materiale: S50C
- Qualità: DIN 10
- Lunghezza (L): 1000.00 mm (Intervallo: 960-1017.88 mm)
- Numero denti (Z): 30
- Larghezza B: 99 mm
- Peso: 63.0 kg
