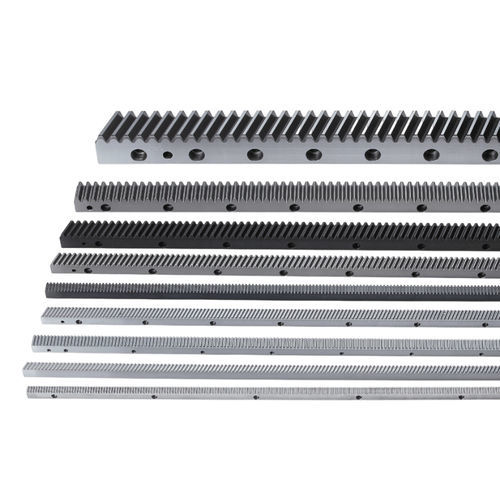

Cremagliera elicoidale CHTM06010-DIN8

Sintesi del prodotto

• Cremagliere elicoidali
• Materiale: S50C
• Angolo elica mano destra: 19°31'42"
• Trattamento denti: Fresato

Dati tecnici Profilo del dente: Elicoidale Codice prodotto: CHTM Modulo (M): 6 Trattamento dei denti: Fresato Qualità (Q): DIN 8 Materiale: S50C Gamma di lunghezza (L): 960-1017.88 Lunghezza (L): 1000,00 L2: 20.9 Numero di denti (Z): 50 Larghezza (B): 59 Altezza (A0): 49 Altezza della linea del passo (A1): 43 D: 62.5 I: 125 Numero di alesaggi (N°): 8 A: 16 ød1: 18 øD: 26 E: 17 D1: 37.5 I1: 925 ød2: 15,7 Smusso (f): 3 Errore totale del passo (Fp): 0.060 Gamma della forza di avanzamento massima (kN): 10-30 Forza di avanzamento massima (kN): 10,89 Peso (KG): 18,8 Angolo elica destra (β): 19°31'42" Unità mm Caratteristiche/specifiche tecniche

• Modulo: 6
• Materiale: S50C
• Qualità: DIN 8
• Lunghezza: 1000,00 mm (Gamma di lunghezza: 960-1017,88 mm)
• Numero di denti: 50
• Larghezza (B): 59 mm
• Altezza (A0): 49 mm
• Altezza della linea del passo (A1): 43 mm
• Peso: 18,8 KG
• Angolo elica destra: 19°31'42"
• Profilo denti: Elicoidale
