- Cremagliera a dentatura elicoidale
- Yuan Yi Chang Machinery Co., Ltd. (YYC)

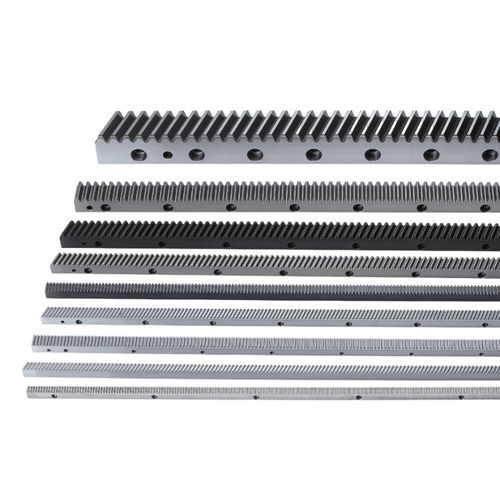

Cremagliera elicoidale MSTMQ03010-DIN8tempratalineare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Altre caratteristiche
- lineare, temprata
- Lunghezza
Min.: 960 mm
(37,795 in)Max.: 1.017,88 mm
(40,074 in)
Descrizione
Panoramica
Dati tecnici
Applicazioni e compatibilità
Unità
mm
- Cremagliera a denti dritti per trasmissione lineare di potenza e posizionamento
- Codice prodotto: MSTMQ03010-DIN8
- Materiale: SCM440, temprato e rinvenuto (Durezza HRC20-28)
- Finitura denti: fresata; Precisione: DIN 8
Dati tecnici
- Modulo (M): 3
- Numero denti (Z): 108
- Lunghezza (L): 1017,88 mm (intervallo 960–1017,88 mm)
- Larghezza (B): 30 mm
- Altezza (A0): 29 mm; Altezza linea di passo (A1): 26 mm
- D: 63,62 mm; I: 127,23 mm
- Numero fori: 8; ød1: 10 mm; øD: 15 mm; E: 9 mm; D1: 34,4 mm; I1: 949,1 mm; ød2: 7,7 mm
- Sbavatura (f): 2 mm; Errore totale di passo (Fp): 0,100 mm
- Intervallo forza massima di avanzamento: ≤10 kN; Forza massima di avanzamento: 2,31 kN
- Peso: 6,2 kg
Applicazioni e compatibilità
- Progettata per sistemi di azionamento lineare, macchine utensili e automazione che richiedono precisione medio-alta (DIN 8)
- Compatibile con pignoni modulo 3 e assemblaggi meccanici con fissaggio passante (8 fori)
Unità
mm
