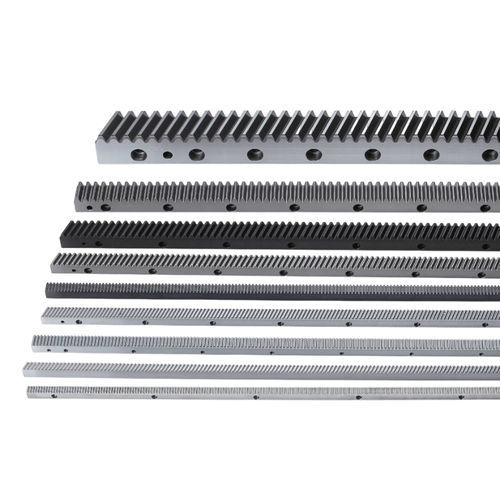

Cremagliera elicoidale CHTGH05010-DIN7rettificata
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Dentatura
- elicoidale
- Altre caratteristiche
- rettificata
- Lunghezza
Min.: 960 mm
(37,795 in)Max.: 1.017,88 mm
(40,074 in)
Descrizione
Panoramica
Dati tecnici
Caratteristiche / specifiche tecniche
- Materiale: S50C / S45C
- Angolo di elica: destro 19°31'42"
- Trattamento termico: indurito (HRC50-55)
- Denti induriti e rettificati; rettificato su tutti i lati dopo l'indurimento
Dati tecnici
- Profilo dente: elicoidale
- Codice prodotto: CHTGH
- Modello: CHTGH05010-DIN7
- Modulo (M): 5
- Qualità (Q): DIN 7
- Materiale: S50C
- Lunghezza (L): 1000,00 mm (intervallo 960–1017,88 mm)
- L2: 17,4 mm
- Numero denti (Z): 60
- Larghezza (B): 49 mm
- Altezza (A0): 39 mm
- Altezza linea di passo (A1): 34 mm
- D: 62,5 mm
- I: 125 mm
- Numero di fori (N°): 8
- A: 12 mm
- ød1: 14 mm
- øD: 20 mm
- E: 13 mm
- D1: 37,5 mm
- I1: 925 mm
- ød2: 11,7 mm
- Sbavo (f): 3 mm
- Errore totale passo (Fp): 0,052 mm
- Forza massima di avanzamento: 41,37 kN (intervallo 30–50 kN)
- Peso: 13,1 kg
- Angolo di elica destro (β): 19°31'42"
- Unità: mm
Caratteristiche / specifiche tecniche
- Codice prodotto: CHTGH
- Modello: CHTGH05010-DIN7
- Serie / Qualità: DIN 7
- Materiale: S50C / S45C
- Modulo: 5
- Tipo di dentatura: elicoidale
- Lunghezza: 1000,00 mm (intervallo 960–1017,88 mm)
- Numero denti: 60
- Larghezza (B): 49 mm
- Altezza (A0): 39 mm
- Altezza linea di passo (A1): 34 mm
- Forza massima di avanzamento: 41,37 kN (intervallo 30–50 kN)
- Peso: 13,1 kg
- Trattamento termico: indurito (HRC50-55); denti induriti e rettificati
- Angolo di elica: destro 19°31'42"
