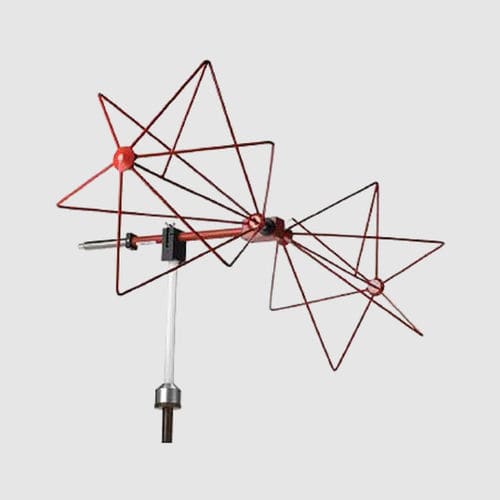

Antenna radio 3110C

biconicaper esternicompatta

Le antenne biconiche modello 3110C di ETS-Lindgren combinano diverse caratteristiche uniche per raggiungere alti livelli di prestazioni. Il balun, la linea di alimentazione e il design della gabbia degli elementi conferiscono al modello 3110C curve di risposta quasi lineari, rendendolo ideale per le misure sweep. L'insensibilità dell'antenna all'orientamento nel piano verticale aiuta a eliminare qualsiasi cambiamento di orientamento non notato o non registrato come causa di una variazione dei risultati del test. Per ottenere questo tipo di prestazioni, il balun è stato progettato utilizzando un trasformatore da sbilanciato a bilanciato. In questo modo si ottiene una trasformazione della corrente molto uniforme. Inoltre, lungo le linee di alimentazione sono state collocate delle ferriti che riducono la corrente di modo comune che può interferire con il pattern dell'antenna nelle misure polarizzate verticalmente. Il 3110C è anche facile da montare e ora è dotato di un attacco a stinger con collare quadrato. Questo collare consente un facile allineamento della polarizzazione quando si utilizza un palo ETS-Lindgren. Le applicazioni più comuni per il modello 3110C includono le misure secondo le specifiche MIL-STD, ANSI C63.4, FCC-18 e test di emissione EN 55022. Caratteristiche principali Dimensioni compatte per l'utilizzo in spazi limitati Il design unico degli elementi migliora le prestazioni Design migliorato del balun per una maggiore efficienza Montaggio flessibile Eccellente simmetria RF Caratteristiche del prodotto Design unico dell'elemento Alcune antenne biconiche presentano un bump elettrico a 281 MHz, ma il design a traversa degli elementi biconici di ETS-Lindgren migliora le prestazioni eliminando questo problema. La traversa dell'elemento biconico collega l'elemento centrale a quello esterno, riducendo il bump. Un altro miglioramento è rappresentato dalle gabbie degli elementi che non possono essere serrate eccessivamente quando vengono avvitate nel balun.
