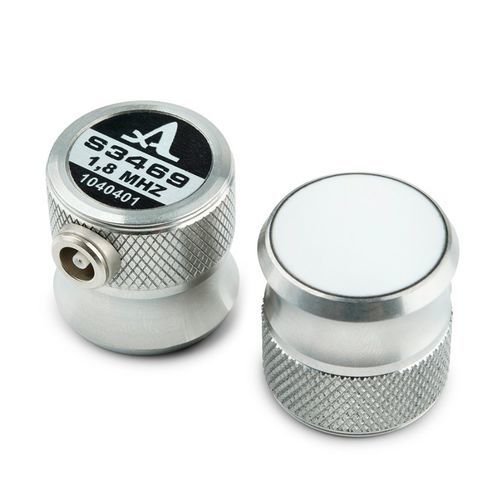

Trasduttore ad ultrasuoni a singolo cristallo S3469

piezoelettricoa raggioper onde longitudinale

Trasduttore ultrasonico monocristallo a raggio normale per la trasmissione e la ricezione di onde ultrasoniche longitudinali Il trasduttore a ultrasuoni a cristallo singolo S3568 viene utilizzato per eseguire misure di spessore delle pareti e rilevamento di difetti a ultrasuoni in materiali metallici, plastici e compositi, trasmettendo e ricevendo onde ultrasoniche longitudinali. Il trasduttore può essere utilizzato come parte di spessimetri a ultrasuoni e rilevatori di difetti in modalità pulse-echo. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1212 Master - A1214 Expert Tipo di trasduttore - singolo elemento, piezoelettrico Tipo di onda generata - Longitudinale Frequenza nominale - 1,8 MHz Diametro effettivo dell'apertura del trasduttore - 18 mm Tempo di ritardo nella protezione del trasduttore - 0,08 µs Capacità elettrica dell'elemento piezoelettrico - 3500 ± 50 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - -20...+50°C Tipo di connettore - LEMO00.250 Dimensioni - 24 × 27 × 23 mm Peso - 40 g
