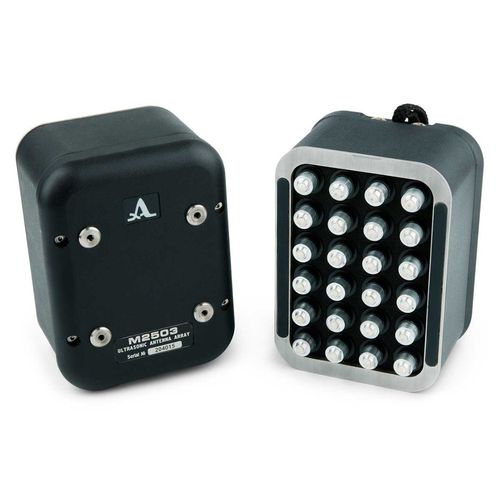

Trasduttore ad ultrasuoni per onde longitudinale M2503

a contattoa contatto direttobassa frequenza

Array di trasduttori ultrasonici doppi a bassa frequenza per test ultrasonici pulse-echo di strutture in calcestruzzo mediante onde ultrasoniche orizzontali di taglio. Un array di trasduttori a bassa frequenza di uso generale con frequenza nominale di 50 KHz per la trasmissione e la ricezione di onde ultrasoniche DPC (dry-point-contact) in materiali altamente diffondenti (calcestruzzo, legno, pietre, ecc.) mediante una disposizione a doppia apertura. Due gruppi indipendenti di 3 x 4 elementi eseguono la trasmissione e la ricezione di onde ultrasoniche longitudinali e consentono una penetrazione profonda e una zona morta ridotta nei test a ultrasuoni. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1560 Sonic-LF - A1220 MONOLITE Tipo di trasduttore - Array di trasduttori a contatto di punto secco Frequenza nominale - 50 KHz Capacità - 3.500 pF ± 100 pF Tensione massima dell'impulso (bipolare) - 400 V (picco-picco) Tipo di connettore - Lemo00 Intervallo di temperatura - da -20 a +50ºC Dimensioni - 139,5 х 105,5 х 83,5 mm Peso - 1,1 kg
