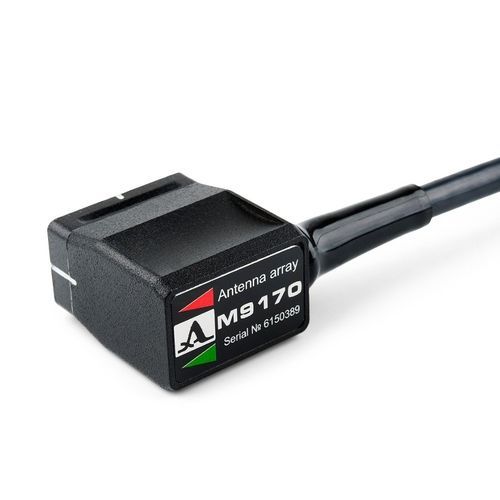

Trasduttore ad ultrasuoni a onde di taglio M9170

piezoelettricoa fascio angolare

Trasduttore phased array a ultrasuoni a onde di taglio per la verifica dei giunti di saldatura Il trasduttore phased array a ultrasuoni M9170 è destinato alla rilevazione di difetti a ultrasuoni in giunti di saldatura e altri oggetti metallici mediante la trasmissione e la ricezione di onde di taglio a ultrasuoni. Il trasduttore può essere utilizzato come parte dei rilevatori di difetti a ultrasuoni TFM Phased Array. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1550 Introvisor - A1525 Solo Tipo di trasduttore - a fascio angolare, piezoelettrico Tipo di modo d'onda generato - taglio Numero di elementi - 16 Dimensione del passo - 1,75 mm Frequenza nominale - 4 MHz Angolo nominale di rifrazione del fascio nell'acciaio - 55° Gamma dell'angolo di funzionamento nominale - 30...80° Capacità elettrica degli elementi piezoelettrici - 1500 ± 150 pF Tensione massima dell'impulso di eccitazione, V - ± 100 V Intervallo di temperatura di funzionamento - -20...+45°C Dimensioni - 32 × 18 × 44 mm Peso con cavo - 170 gr
