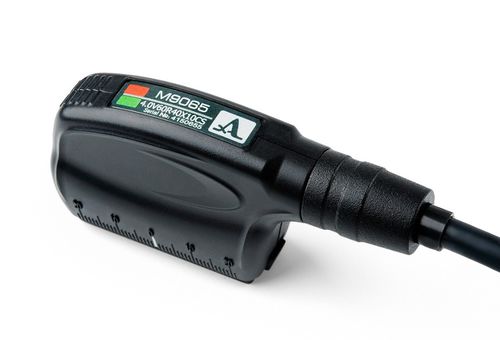

Trasduttore ad ultrasuoni a onde di taglio M9065

piezoelettricoa raggio

Trasduttore phased array a ultrasuoni a onde di taglio per la verifica dei giunti di saldatura Il trasduttore phased array a ultrasuoni M9065 è destinato alla rilevazione di difetti a ultrasuoni nei giunti di saldatura e in altri oggetti metallici mediante la trasmissione e la ricezione di onde di taglio a ultrasuoni. Il trasduttore può essere utilizzato come parte dei rilevatori di difetti a ultrasuoni TFM Phased Array. Il trasduttore può essere pilotato dai seguenti strumenti ACS: - A1550 Introvisor - A1525 Solo Tipo di trasduttore - a fascio angolare, piezoelettrico Tipo di modo d'onda generato - taglio Numero di elementi - 16 Dimensione del passo - 2,5 mm Frequenza nominale - 4 MHz Angolo nominale di rifrazione del fascio nell'acciaio - 55° Gamma dell'angolo di funzionamento nominale - 30...80° Capacità elettrica degli elementi piezoelettrici - 1500 ± 150 pF Tensione massima dell'impulso di eccitazione, V - ± 250 V Intervallo di temperatura operativa - -20...+45°C Dimensioni - 90 × 42 × 22 mm Peso con cavo - 200 gr
